雙金屬溫度計

1、雙金屬溫度計的應用

　　雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、nai振。儀表采用不銹鋼材料，具有良好的防水、nai腐性能。應用于石油、化工、冶金、紡織、食品等工業。可以直接測量生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。

2、 特點

　　現場顯示溫度，直觀方便
　　性能穩定，使用壽命長
　　多種結構形式，可適用不同要求

3、工作原理

　　雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

4、主要參數

　　產品執行標準：JB/T8803-1998；GB3836-83
　　標度盤公稱直徑：60、100、150
　　精度等級：1.0、1.5rtrdo
　　熱響應時間：≤40s
　　防護等級：IP55
　　角度調整誤差：角度調整誤差應不超過其量程的1.0％
　　回差：雙金屬溫度計回差應不大于基本誤差限的jue對值。
　　重復性：溫度計重復性ji限范圍切應不大于基本誤差限絕對值的1／2。

5、測溫范圍

測溫范圍℃	適應范圍
	工業、商業	實驗室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

6、正常工作大氣條件

工作場所	溫度　℃	相對溫度 ％
掩蔽場所	-25-+25	5-100
戶外場所	-40-+85	5-100

7、測量端形式

8、外形尺寸

形式	A	B	C	E	L	D
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
萬向型	105	23	178	120
	155	23	178	120

9、安裝固定形式

10、雙金屬溫度計型號命名方式

11、型號及規格

　　軸向型雙金屬溫度計

型 號	測溫范圍℃	精度等級	保護管材料	規    格		安裝固定裝置
				D	L
WSS-300	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法蘭
WSS-406				Φ100
WSS-506				Φ150

　　徑向型雙金屬溫度計

型 號	測溫范圍℃	精度等級	保護管材料	規    格		安裝固定裝置
				D	L
WSS-310	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法蘭
WSS-416				Φ100
WSS-516				Φ150

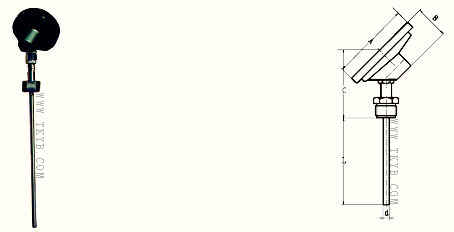

　　135º向型雙金屬溫度計

型 號	測溫范圍℃	精度等級	保護管材料	規    格		安裝固定裝置
				D	L
WSS-420	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

　　萬向型雙金屬溫度計

型 號	測溫范圍℃	精度等級	保護管材料	規格		安裝固定裝置
				D	L
WSS-480	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-4285				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

12、安裝方式

13、直形連接頭規格

代號	M	D	D1	D2	d	h	H
TH48A	M16X1.5	Φ36	Φ18	Φ14	Φ7	27	80
TH48B	M20X1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27X2	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33X2	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

代號	M	D	D1	d	h	H
TH49A	M27X2	Φ47	Φ28	Φ18	30	90
TH49B	M33X2	Φ55	Φ36	Φ24	30	150
TH49C	NPT1/2	Φ39	Φ27	Φ16	30	90
TH49D	NPT3/4	Φ47	Φ31	Φ20	35	90 150
TH49E	NPT1	Φ47	Φ41	Φ30	40

代號	M	D	D1	d	H
TH50A	M16X1.5	Φ26	Φ28	Φ18	90
TH50B	M20X1.5	Φ30	Φ36	Φ24	150
TH50C	M27X2	Φ37	Φ27	Φ16	90
TH50D	NPT1/4	Φ16	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30

14、雙金屬溫度計的選型須知

1. 　　型號
2. 　　表盤直徑
3. 　　精度等級
4. 　　安裝固定形式
5. 　　測溫范圍
6. 　　長度或插入深度

　　例A：萬向型雙金屬溫度計，表盤直徑100，測溫范圍0-400℃，1.5級，活動外螺紋 M27x2，長度450mm，WSS-481，0-400℃，L=450mm，M27x2
