GD9719高精度二線制隔離配電器(支持 HART 回路供電 一入一出)

一、 特性

● 給變送器提供配電電壓（二線制方式）。       ● 將二線制變送器4~20mA 信號輸入隔離傳送。       ● 支持HART信號通訊協議。       ● 輸出電流4~20mA。       ● 輸出不受負載變化影響。       ● 輸入－輸出之間隔離。       ● 單通道，一入一出，輸入回路過流保護。       ● 模塊化設計，功耗低，無需任何調整。       ● 6.2mm厚度的超薄外殼，小體積。       ● 標準的35mmDIN導軌卡式安裝。

二、概述
     ①GD9719高精度二線制隔離配電器。給二線制變送器提供隔離的電源電壓，并將變送器產生的 4～20mA信號隔離傳送輸出至控制系統或其它儀表。主要用于回路供電的 DCS、PLC 系統。
     ②該產品支持HART 數字信號通訊協議。同時兼容非變送器。
     ③二線制回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
     ④本二線制隔li配電器體積小，結構緊湊，機殼厚度只有6.2mm。模塊化表芯設計，低功耗，傳輸精度高，抗干擾能力強，無需零點及滿度電位器調校。符合相關抗電磁干擾要求。
三、技術參數

●輸入 　　輸入信號：4～20mA；HART 數字信號 　　輸入阻抗：內置輸入取樣電阻 50Ω 　　最大回路電流：25mA 　　電壓降：約 3V 　　給變送器的配電電壓：<14.5V	●輸出 　　輸出電流：4～20mA 　　最大回路電流：25mA 　　輸出回路供電電源：20～35VDC 　　允許負載電阻：0～250Ω（24V 時） 　　輸出紋波：< 10mVppgd9000_g_16
●綜合參數 　　標準精度：±0.1%FS 　　溫度漂移：±0.015%/℃ 　　響應時間：<1s （0～90％） 　　穩定時間：≤3s 　　隔li能力：1.5KV，1min ，50Hz	環境溫度：-20～＋65℃ 　　防護等級：IP 20 　　電磁兼容：符合89/336/EEC，EN61000相關抗電磁干擾要求 　　外形尺寸：厚度× 高度×長度＝6.2×84×100（mm） 　　重量：約50克

四、型號選擇

五、外形尺寸、安裝圖

● 外形尺寸     厚度6.2×高度84×長度100（mm）	●  安裝      1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。       2.盡可能垂直安裝，以利于儀表內部熱量散發。

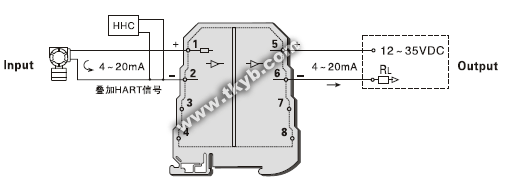

六、端子接線圖
　 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
