遙控遙信模塊  資料下載

概述
　　YM系列模塊是高性能配電化元件，應用于配電、工業自動化等領域。產品包括遙信單元：YM-DD32、YM-DD34、YM-DA16；遙控單元：YM-KK16；遙信遙控復合單元：YM-D16K8；遙測單元：YM-AA32、YM-AA36、YM-IT14、YM-IW32。

符合標準
　　JB/T10388-2002帶總線通訊功能的測控節點產品通用技shu條件
　　GB/T13729-2002遠動終端設備

型號說明

使用條件

　　1)輔助電源：24VDC，允許16~36VDC
　　　　　　　　220VAC（DC），允許85~265V（AC）、85~300V（DC）
　　2)功耗：≤5W
　　3)工作環境：-5℃~55℃
　　4)相對濕度：5~95%，不凝露、無腐蝕性氣體
　　5)存儲溫度：-25℃~70℃
　　6)海拔高度：≤2500m
　　7)防護等ji：IP20
　　8)絕緣強度：2KV/min50Hz
　　9)安裝類別：導軌安裝
　　10)符合標準：
　　　　GB/T17626.2靜電放電抗擾度實驗
　　　　GB/T17626.3射頻電磁場輻射抗擾度實驗
　　　　GB/T17626.4電快SU瞬電脈沖群抗擾度實驗
　　　　GB/T17626.5浪涌抗擾度實驗
　　　　GB/T17626.6射頻場感應的傳導騷擾抗擾度實驗
　　　　GB/T17626.12振蕩波抗擾度實驗

產品規格

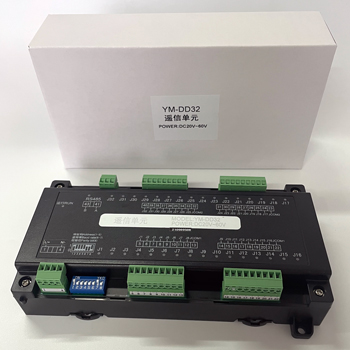

　　◆ YM-DD32 遙信單元
　　　　概述
　　　　　YM-DD32遙信單元是專為配電、工業自動化等領域開發的32路開關量采集單元。用于采集開關量信號并轉換為數字信號經由通訊實現與上位機監控系統的數據交換。模塊具備事件記錄功能，可以記錄32個遙信事件以及事件發生的時間。32個數據循環存儲。
　　　　技shu參數

性能	指標
輔助電源	220VAC（DC） 允許85~265V（AC）、85~300V（DC）
輸入回路	32
輸入方式	無源干節點
總線方式	半雙工RS485(Modbus),建議采用三芯屏蔽線
事件記錄容量	32

　　　　安裝與接線
　　　　　形尺寸(長*寬*高)：200*100*38mm (見附錄)
　　　　　安裝：標準導軌TS35
　　　　　接線：

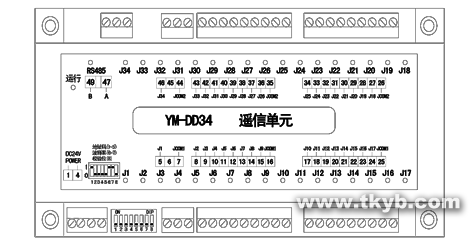

　　◆ YM-DD34遙信單元
　　　　概述
　　　　　YM-DD32遙信單元是專為配電、工業自動化等領域開發的34路開關量采集單元。用于采集開關量信號并轉換為數字信號經由通訊實現與上位機監控系統的數據交換。模塊具備事件記錄功能，可以記錄32個遙信事件以及事件發生的時間。32個數據循環存儲。
　　　　技shu參數

性能	指標
輔助電源	220VAC（DC）允許16~36VDC
輸入回路	34
輸入方式	無源干節點
總線方式	半雙工RS485(Modbus),建議采用三芯屏蔽線
事件記錄容量	32

　　　　安裝與接線
　　　　　外形尺寸(長*寬*高)：200*100*38mm (見附錄)
　　　　　安裝：標準導軌TS35
　　　　　接線：

　　◆ YM-DA16遙信單元
　　　　概述
　　　　　M-DA16遙信單元是專為配電、工業自動化等領域開發的16路開關量采集單元。用于采集開關量信號并轉換為數字信號經由通訊實現與上位機監控系統的數據交換。模塊具備事件記錄功能，可以記錄32個遙信事件以及事件發生的時間。32個數據循環存儲。

　　　　技shu參數

性能	指標
輔助電源	220VAC（DC） 允許85~265V（AC）、85~300V（DC）
輸入回路	16
輸入方式	有源濕節點(外部220V)
總線方式	半雙工RS485(Modbus),建議采用三芯屏蔽線
事件記錄容量	32

　　　　安裝裝與接線
　　　　　外形尺寸(長*寬*高)：200*100*38mm (見附錄)
　　　　　安裝：標準導軌TS35
　　　　　接線：

　　◆ YM-KK16遙控單元
　　　　概述
　　　　　YM-KK16遙控單元是遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作�？煽刂�16路繼電器輸出，通過RS485總線與上位機相連實現相應的控制功能。模塊具備事件記錄功能，可以記錄32個遙信事件以及事件發生的時間。32個數據循環存儲。
　　　　技shu參數

性能	指標
輔助電源	220VAC（DC） 允許85~265V（AC）、85~300V（DC）
輸出回路	16
輸出容量	5A/250VAC或5A/30VDC
總線方式	半雙工RS485(Modbus),建議采用三芯屏蔽線
事件記錄容量	32

　　　　安裝與接線
　　　　　外形尺寸(長*寬*高)：200*100*38mm (見附錄)
　　　　　安裝：標準導軌TS35
　　　　　接線：

　　◆ YM-D16K8遙信遙控單元
　　　　概述
　　　　　YM-D16K8遙信遙控單元是開入開出復合模塊，可同時采集16路的開關量輸入和控制8路的開關量輸出，通過RS485總線與上位機相連實現相應的采集信號與控制功能。模塊具備事件記錄功能，可以記錄32個遙信事件以及事件發生的時間。32個數據循環存儲。
　　　　技shu參數

性能	指標
輔助電源	220VAC（DC） 允許85~265V（AC）、85~300V（DC）
輸入回路	16
輸出回路	8
輸出容量	5A/250VAC或5A/30VDC
總線方式	半雙工RS485(Modbus),建議采用三芯屏蔽線
事件記錄容量	32

　　　　安裝與接線
　　　　　外形尺寸(長*寬*高)：200*100*38mm (見附錄)
　　　　　安裝：標準導軌TS35
　　　　　接線：
