YWK1B系列雙電源自動轉換開關(20-80A)

一、產品 特點

• 安全性好
    ◆ 采用雙列復合式觸頭、橫拉式機構、微電機預儲能以及微電子控制技術，基本實現零飛弧(無滅弧罩)。
    ◆ 采用可kao的機械聯鎖和電氣聯鎖技術。
    ◆ 采用過零位技術。
    ◆ 具有明顯通斷位置指示、掛鎖功能，可靠實現電源與負載間的隔離。
• 可靠性高，使用壽命8000次以上
    ◆ 機電一體化設計，開關轉換準確、靈活、順暢
    ◆ 主要元器件選用知名品牌，如荷蘭PHILIPS公司、美國MOTOROLA公司、德國VAGO公司和日本OMRON公司
• 電磁兼容性好，抗干擾能力強，對外無干擾
• 自動化程度高
    ◆ 全自動型不需要外接任何 控制元器件
    ◆ 外形美觀、體積小、重量輕

二、主要技術指標

約定發熱電流Ith	20A	40A	63A	80A
額定絕緣電壓Ui	750V
額定沖擊耐受電壓Uimp	8KV
額定工作電壓Ue	AC440V
額定工作電流Ie	20A	40A	63A	80A
負載性質	AC31A、AC35A、AC33A
額定接通能力	10Ie
額定分斷能力	8Ie
額定限制短路電流	100KA
額定短時耐受電流IS	7KA
轉換時間	0.45S
控制電源電壓	AC220V
電機能耗	啟動300W、正常55W
重量	4.2	4.3	4.4	4.5

  符合標準

1. IEC60947-3/GB 14048.3-1993 《低壓開關設備和控制設備 低壓開關、隔離器、隔li開關及熔斷器組合電器》
2. IEC60947-6-1/GB 14048.11-2002 《自動轉換開關電器》

三、產品選型表

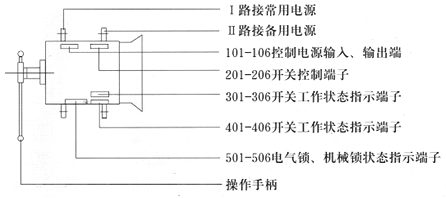

四、開關結構說明

1. 開關主體：前面部分為I 路，接“常用電源”；后面部分為II路，接“備用電源” 。
2. 控制電壓：開關控制電壓：220VAC、24VDC、48VDC、110VDC和220VDC。
3. 狀態顯示：常用電源、備用電源有電顯示（綠燈）；I路、II路投入顯示，O路顯示（紅燈）。
4. 電源鎖：控制開關內部控制線路電源，電源鎖開啟時，開關實現自動、遠控操作，電源鎖關閉時，開關只可手動操作。
5. 操作手柄：使用操作手柄操作開關時，關閉電源鎖。
6. 機械掛鎖：檢修時，先用操作手柄使開關處于O路，拉起機械掛鎖并鎖住，方可進行檢修（拉起機械掛鎖切斷開關內部控制電源，開關無法電動，并且無法實現手動）。
7. 位置指示：表明開關工作狀態位置（I，O，II）。

五、安裝尺寸
