YW5000多功能電力品質分析表

一、產品介紹
    YW5000系列集合了高精度量測、顯示、DI/DO遠程控制、計算機聯機及多種電力質量分析的多功能電力質量?jī)x表；可量測顯示超過52種電量及電力品質參數。在現今復雜的電力環境中，不但提供了基本電量測量(用電及供電)的功能，更提供有關的電力質量數據以供電力質量改善分析。
    本分析表所具備了DI/DO，可規劃成多種功能，并可執行警報及遠程監視控制功能。同時內建日期時間設定，可紀錄各事件發生時間，以便分析及執行改善對策。
二、應用
    ●馬達控制盤的電量監控            ●分電盤的電量及不平衡監控
    ●電能管理及電費分?jǐn)傁到y(tǒng)          ●電力品質分析

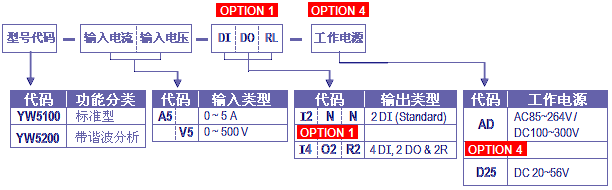

三、產品型號

四、測量顯示參數

測量顯示參數			YW5100	YW5200
電 量 參 數	電壓	V12  V23  V31  VLL_Avg V1N V2N  V3N VLN_Avg	●	●
	電流	I1  I2  I3  IAvg  IN	●	●
	有功功率	W1  W2  W3  ∑W	●	●
	無功功率	Q1  Q2  Q3  ∑Q	●	●
	視在功率	S1  S2  S3  ∑S	●	●
	功率因素	PF1  PF2  PF3  PFAvg	●	●
	頻率	Hz	●	●
	有效電能	WHINP  WHEXP  ∑WH  WHNET	●	●
	無效電能	QHINP  QHEXP  ∑QH  QHNET	●	●
	需量	Wmd  Qmd  Smd	●	●
電 力 品 質 參 數	不平衡	V_unbl  I_unbl	●	●
	電壓諧波失真率	THDv12  THDv23  THDv31 THDv_Ang	●	●
	電流諧波失真率	THDI1  THDI2 THDI3 THDI_Ang	●	●
	分次諧波含量	2nd~31st		●
	電壓波形因素	Crest Factor		●
	電流K Factor	K Factor		●
	各參數zui大(小)值記錄	記錄各參數zui大(小)值及發生時間		●
I/O	數位輸入	DI1  DI2  *DI3  *DI4	●	●
	數位輸出	*DO1  *DO2	●	●
	繼電器輸出	*RO1  *R02	●	●
	RS485 Port	Modbus RTU mode	●	●
	日期時間	年，月，日，時，分，秒	●	●
*號為附加功能，請與訂貨型號中選購

五、 精度及解析度

測量顯示參數	精度	解析度	測量范圍 >
電壓	0.2%	0.1%	40~290Vac(VL_N)
電流	0.2%	0.02%	1%~120%額定
中性線電流	1.0%	0.1%	1%~120%額定>
有效功	0.5%	0.1%	0~9999MW
無效功率	0.5%	0.1%	0~9999MVar
視在功率	0.5%	0.1%	0~9999MVA
功率因素	0.5%	0.1%	±0.02~1.00
頻率	0.2%	0.01Hz	45~65Hz
有效電能	0.5%	0.1KWh	0~99999999.9KWh
無效電能	0.5%	0.1KVarh	0~99999999.9KVarh
總諧波失真率	1.0%	0.01%	0~100%
分次諧波含量	1.0%	0.01%	0~100%
不平衡度	0.5%	0.1%	0~300%

六、參數規格
   1、輸入
      量測方式:  True rms measurement
      取樣速度:  128point/Cycle
      相線系統:  1P2W、1P3W、3P3W、3P4W；平衡/不平衡、可由盤面按鍵規劃(設定與實際接線方式需相符)
      輸入范圍:  電壓：40~290V L-N / 70~500V L-L
                       PT ratio(一次測)    設定范圍：100~500000V
                       PT ratio(二次測)    設定范圍：100~400V
                 電流：5A, 1A(Optional)
                       CT ratio(一次測)    設定范圍：5(1)~10000A
                 頻率：45~65Hz
      電壓最大過載能力:  2倍額定連續；2500V, 1  秒
      電流zui大過載能力:  2倍額定連續；20  倍額定  1  秒
      輸入消耗功率:      電壓：< 0.2VA；電流：< 0.1VA
   2、I/O功能
      YW5000 系列提供了2組DI(標準品)；若需要較多的DI/DO點數，請于訂貨型號中選購附加  I/O模塊(Code: -I4O2R2-)。此模塊提供額外的2組DI、2組DO、2組繼電器輸出及1組直流電源供DI使用。
      數字輸入(DI):    標準品：2組DI；可選購：4組DI
                       光偶合器；5~30Vdc, 20mA
                       反應時間：≤300ms
      隔li：           2500Vac
      功能:            遠程監視(Remote Monitoring)
      數字輸出(DO):    可選購2組DO；Photo-MOS；100Vdc, 50mA
      反應時間：       ≤300ms
      隔li：           2500Vac
      功能:            可設定為警報模式或電能輸出模式；說明如下
      電能輸出模式:    此模式為脈沖波輸出；可設定對應電能輸出。使用者可自行設定對應為有效電能/無效
                       電能及用電/供電/總電能/凈電能
      脈沖波除頻功能:  設定范圍:1~6000(x0.1) KWh(KVarh)/p
      脈沖波波寬:      設定范圍:1~50( x 20msec)
      警報輸出模式:    此模式為警報輸出；可設定上限報警或下限報警。用戶可經由軟件設定對應為34種中的電量參數及需量參數。各DO可同時對應多個參數(zui多9個參數)及警報點，參數警報條件成立時，DO皆會輸出；當選購YW5200時,則可設定為警報發生時同時將時間及警報值紀錄于EEProm。此模式必須經由RS485設定；請參考操作手冊。
      警報模式:        可設定上限報警(High)或下限報警(Low)
      警報延遲時間:    設定范圍：0~255*300ms或警報保持
      繼電器輸出(Relay):  可選購2組繼電器；FORM-A；3A/250Vac；3A/30Vdc
      功能:               可設定上限報警或下限報警。用戶可經由軟件設定對應為34 種中的任何電量參數及需量參數。各DO可同時對應多個參數(最多9個參數)及警報點，任何參數警報條件成立時，DO皆會輸出。當選購YW5200 時, 則可設定為警報發生時同時將時間及警報值紀錄于EEProm。此模式必須經由RS485 設定；請參考操作手冊。
     可設定為二種模式警報模式；其說明如下：

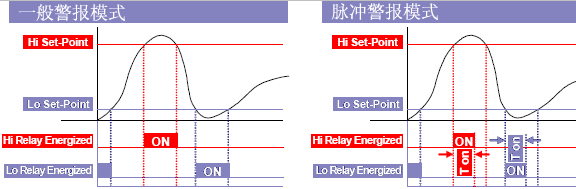

      一般警報模式:        當警報發生時，繼電器輸出(ON)；直到警報條件不成立時，繼電器復歸(OFF)。
      脈沖警報模式:         當警報發生時，繼電器輸出(ON)一個設定時間(T on) ，然后自動復歸(OFF)。
      繼電器輸出時間(T on):  設定范圍: 50~3000 msecond
      燈警報亮?xí)r間:          設定范圍：0(永遠點亮)~120 分鐘

    遠端控制模式：可由遠端電腦或PLC結由RS485指令直接控制輸出
   3、電力品質
      YW5000 系列提供了多種電力質量指針參數；如總諧波失真率、分次諧波含量、電壓波峰因素、電流波形因素、各參數之最大(小)值及發生時間紀錄、負載平衡度等，提供了更詳細的訊息以了解及分析電力質量狀況。
      諧波含量(Harmonic):  電壓及電流2~31次的各分次諧波含量總
      諧波失真率(THD):     電壓及電流2~31次的總諧波含量
      電流波形因素:        此因素為負載電流的諧波比重；若K Factor=1.0時(K Factor):   表示負載 特性為線性負載，并無諧波存在。KFactor越大將會造成變壓器過熱的問題。
      電壓波峰因素:        由此因素可立即的了解電壓波峰狀態。
     最大(小)值紀錄:      可規劃紀錄發生最大(小)值的日期時間以便于日后的追蹤分析
      可紀錄參數:          VLN, VLL, IL,  ΣW,  ΣQ,  ΣS, THD, Un-balance, Hz, PF, Demand
      紀錄區間:            一個月的zui大(小)值或一天的zui大(小)值
      不平衡度:            電壓及電流的不平衡度；便于適當?shù)恼{(diào)整負載分配
   4、需量
      可計算顯示有效功率、無效功率、視在功率的現在值及zui大值

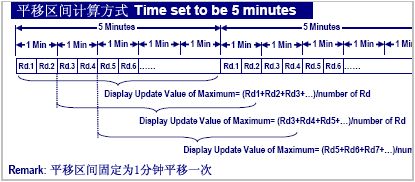

      計算模式:  平移區間計算
      計算時間:  設定范圍：1~30 分鐘

  5、RS485計算機聯機(標準配備)
      通訊協議(Protocol):  Modbus RTU mode
      波 特率(Baud rate):   600/1200/2400/4800/9600/19200/38400
      數據位(Data bits):   8bits
      同位檢查(Parity):    None
      停止位(Stop bits):   1
      通訊地址(Address):   1~247
      接線:                1200M max,
      終端電阻:            120~300Ω/0.25W(typical: 150Ω)
   6、電氣特性及規范
      介電強度:            AC2KV, 50/60Hz, 1 min.；輸入/輸出/電源/外殼之間
      突波測試:            3KV, 1.2 x 50 μsec. Common mode & differential mode
      絕緣電阻:            ≥100M ohm, DC500V
      隔離:                輸入/輸出/電源之間
      EMC:                 EN55011:2002   EN61326:2003
      Safety(LVD):         EN61010-1:2001
  7、使用環境
      工作溫度:            -10~70℃
      工作濕度(%RH):       5~95 %RH, 無結露
      溫度系數:            ≤100PPM/℃
      儲存溫度:            -40~85℃
      保護等級:           前面蓋: IEC549(IP54)；殼體: IP20
  8、電源
      工作電源:            AC85~264V/DC100~300V、DC20~56V(附加選購)
      電源變動影響:        ≤0.05% F.S.
      功率消耗:            ≤3W@230Vac
      參數數據儲存:        By EEPROM
   9、機械結構
      外觀尺寸:    96mm(寬) x 96mm(高) x 71mm(深)(含I/O模塊79mm)
      開孔尺寸:    90mm(寬) x 90mm(高)
      外殼材質:    白色ABS
      安裝方式:    盤面安裝
      接線端子:    螺絲端子, Plastic NYLON 66 (UL 94V-0)
                   電流/電壓輸入端子(#1~#10): 1.5~2.5mm2(AWG15~10)
                   其他端子: 0.5~1.3mm2(AWG22~16)
      重量:        小于400g
七、面板說明
      顯示窗口:    LCD 65(W)x58(H)mm；白色高亮度背光；藍色字體即使在陽光直接照射下依然清晰可見
      測量值顯示:
                 4位數x4行, 10.0mm顯示V, A, Power, Hz, PF, THD,Demand,Unbalance,Max/Mini,..
        9位數x1行, 6.0mm 顯示ge種電能及日期時間I/O狀態顯示:
                         DIx:數字輸入狀態顯示；當  DI輸入時點亮
                         DOx:數字輸出狀態顯示；  當  DO輸出時點亮
                         ROx:繼電器輸出狀態顯示；  當繼電器輸出時點亮
                        :脈沖波輸出狀態顯示
                         :RS485  通訊狀態顯示；通訊狀態由二個方形來顯示  Master與  Slave  通訊狀態；若二個方形都被點亮，表示通訊正常負載狀態顯示:
      負載狀態顯示：
                       :負載為電感性負載時點亮
                        :負載為電容性負載時點亮
                      :顯示負載百分比
                       :顯示電壓或電流的不平衡度
      測量值附加符號:
                       1-2 2-3 3-1:點亮?xí)r，表示量測窗口顯示值為線-線(Line-Line)
                       1 2 3:點亮?xí)r，表示量測窗口顯示值為相(Phase)
                       N:點亮?xí)r，表示量測窗口顯示值為中性線
               Imp Exp Total Net:點亮?xí)r，表示電能的方向及積算方式
               Avg:點亮?xí)r，表示量測窗口顯示值為平均值
               MAX MIN:點亮?xí)r，表示量測窗口顯示值為最大(小)值
               Demand:點亮?xí)r，表示量測窗口顯示值為 需量
               THD:點亮?xí)r，表示量測窗口顯示值為總諧波失真率
               Remark: 各分次諧波含量及事件紀錄bixu由RS485來讀取
  :表示量測窗口顯示值的單位
      顯示值更新:  0.5秒
      操作按鍵:    4個按鍵操作
                   Shift Key / Quick View for Harmonics pages
                   Up Key / Quick View for Power pages
                   Down Key / Quick View for Energy pages
                   Enter Key / Quick View for Voltage & Current Pages
                   an全密碼: 4位數密碼；設定范圍：0000~9999

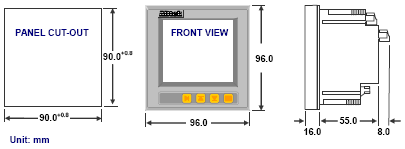

八、外觀尺寸及盤面開孔

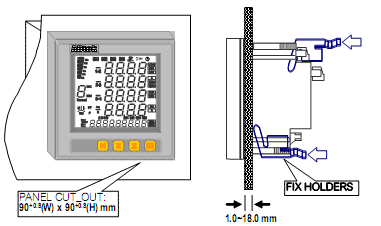

九、安裝方式
