YW-SCADA變配電綜合監控系統

1、系統簡介
　　涌緯變配電綜合監控系統是上海涌緯自控成套設備有限公司推出的基于Windows系統平臺，集高、低壓變配電一體的監控系統。適用于35KV及以下電壓等ji的變配電站、企業、工廠、建筑、市政設施、化小區，學校、機場、港口、等諸多領域。
　　涌緯變配電系統基于分層分布式網絡結構，是一個化、模塊化、可自由組態的符合電力行業標準規范的電力綜合自動化系統軟件，結合本公司生產的各類電力監測儀表及保護裝置，使系統具有監測、控制、通訊與綜合管理等功能。
　　其現場網絡可以是成熟的工業現場總線如RS485總線、CAN總線、工業以太網，也可以是遠程GPRS無線網絡和Internet公網，協議層支持Modbus、CDT、103等標準協議，靈活的軟件系統結構能自由動態加載多種使用標準和非標協議的設備，因此支持國內外微機保護/監控單元、儀表、RTU等。

系統結構圖

　　系統軟件包含組態軟件、運行軟件、實時庫軟件、報表軟件、WEB發布軟件、歷史數據庫。整個系統可根據實際工程情況自由配置，zui小系統可在單機運行。

2、系統功能
　　2.1、數據采集和控制
　　　遙測：三相電流、電壓、有功、無功、頻率、功率因素、電度、變壓器溫度、環境溫度濕度。
　　　遙信：斷路器、刀閘、直流屏數據、設備通信狀態、其他消防信號如煙感、溫感信號、SOE事件。
　　　遙控：斷路器分\合閘操作。
　　　遙調：設備整定值、無功補償電容器投切。

　　2.2、人機界面
　　　自由組態的畫面任意繪制，可分ji繪制全局主接線圖、局部接線圖、具體設備參數圖。動態模板功能使工程組態效率成數量ji的ti gao，保障相同設備的一致性。系統在提供了快捷簡單的直接數據綁定功能的同時，還提供了高ji版腳本功能以便實現復雜高ji別的動畫效果。
　　　　1） 數值量顯示：包括電流、電壓、有功、無功、功率因數及其他數值量可用數字方式、刻度方式、高度方式等多種豐富直觀的表達方式顯示。
　　　　2） 開關量顯示：包括斷路器、刀閘、通信狀態等信號量可用圖標、顏色、動畫等豐富的表達方式顯示。

電量數據與開關量狀態顯示

　　2.3、事件處理

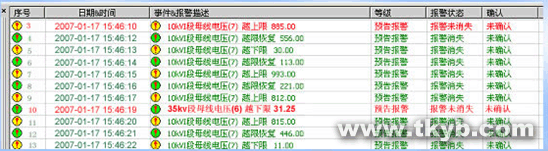

　　　開關變位事件、SOE事件、數值量越限事件、系統事件等。每個事件及時醒目的提醒值班人員，可設置是否語音報警，對每個事件均有已處理和未作處理，處理事件同時記錄處理方式、結果、處理人。

　　2.4、報表統計
　　　根據定義生成運行報表、負荷報表、電能報表，每個報表可細分為日報、月報、年報，均可打印查詢，報表采用自由報表，結合WORD和EXCEL的 te點，方便定義各類報表。

　　2.5、動態曲線
　　　監控系統提供了兩個內置趨勢控件，趨勢曲線和趨勢表，歷史和實時公用，和WinCC的趨勢類似，能方便的顯示負荷曲線圖、電壓曲線圖、電流曲線圖，能自定義各曲線參數，可zui大化地滿足用戶gao效的組態需求。

　　2.6、網絡發布功能
　　　支持網絡發布功能，允許授權用戶通過互聯網訪問。
　　　系統提供兩種運行模式C/S和B/S模式，系統能直接根據工程生成WEB站點，只需將該站點通過IIS發布出去即可。系統客戶端可通過Internet廣域網從實時庫和歷史庫獲取數據

　　2.7、權限管理
　　　可設定不同的系統用戶權限、滿足系統an全性的要求。

3、 系統性能指標
　　監控信息量點數：總點數65535點，其中數值量、信號量任意分配。
　　遙信傳送時間：<2秒
　　變位響應時間：<2秒
　　遙測傳送時間：<3秒
　　遙控遙調命令傳送時間：<1秒
　　事件順序記錄時間間隔：<2毫秒
　　調用畫面響應時間：<1秒
　　CPU負荷：<10%
　　平均系統無故障時間(計算機系統軟硬件無故障的條件下)：>100000小時.
　　遙測數據處理誤差：0.01%
　　遙信準確率：100%
　　遙控正確率：100%
　　工作環境溫度范圍：-20℃~ +65℃
　　相對濕度 <= 95% (25℃)
　　海拔高度：〈 4000m

4、系統介紹
　　● 具備完善的、穩定可kao、快SUgao效、擴展性強、等電力zhuan業SCADA功能
　　● 操作簡單、易學易用
　　● 良好的人機界面
　　● 開放性：可與不同的系統交換數據
　　● 兼容性：支持ge種不同設備的通信

5、系統結構圖
　　系統采用分層分布式結構，包括三層網絡結構，即 現場設備層、網絡通訊層、監控管理層。
　　現場設備層
　　　采用經濟的雙絞線通訊電纜，將各設備連接在一起，進行數據傳輸，總線設備可就地安裝在各配電柜或開關柜中，完成測量、控制、顯示、通訊等功能，所有裝置通過485總線，將數據傳輸?shù)骄W(wǎng)絡通訊層中。
　　網絡通訊層
　　　實現了現場設備層與監控管理層的網絡連接，負責數據的網絡傳輸與處理，采集現場設備層的數據，并通過網絡上傳到監控管理層，或轉發監控管理層的召喚、控制等命令，實現遠方控制與監測，起到數據中轉的作用。
　　監控管理層
　　　由高性能的監控主機、電力組態軟件、UPS 、打印機等設備組成，對所用設備的運行狀態進行實時監控，顯示實時測量數據、提供友好的人機交互畫面、事故事件報警、報表統計與分析、負荷曲線顯示、數據存儲等功能，同時完成與上ji自動化系統的通訊功能。



6、應用案例
　　6.1、系統舉例一（云天化(長壽)聚甲醛樹脂工程配電自動化系統）
　　　云天化(長壽)聚甲醛樹脂工程配電自動化系統，采用現場總線技shu和計算機網絡通訊技shu實現低壓開關柜的統一集中遠程監控管理。云天化(長壽)聚甲醛樹脂配電工程共設置配電房三個，各配電房低壓開關柜均安裝可通訊保護監控裝置，用于實現相應電氣回路的數據采集和保護管理。
　　　本監控管理系統采用三層網絡結構，分為：監控管理層、網絡通訊層、現場設備層。監控管理層和網絡通訊層之間通過工業交換機構成100M以太網，通訊管理機與現場可通訊設備之間為現場總線網絡。
　　　根據配電室內現場設備的分布情況，總共需配置5套通訊管理機作為整個系統的網絡通訊層設備（具體分配見網絡拓?fù)鋱D），用于通過現場總線網絡同配電室內各個電氣回路中所配的可通訊設備進行通訊，采集電氣數據和信息并通過以太網上送給監控管理層設備，同時接受監控管理層下發的控制命令并通過相應的現場設備實現遠程操作控制�，F(xiàn)場設備層包括ge種可通訊設備。其中YW2310電動機保護控制器共263臺，YW2200測控儀表共49臺。對部分未配置設備的饋線回路，監控系統采用I/O模塊將各饋線開關狀態進行集中采集。I/O模塊與通訊管理機共同安裝于數據采集柜內�，F(xiàn)場通訊子站數量共約315個。網絡拓?fù)鋱D如下：

　　6.2、系統舉例二（重慶圖書館中低壓電力監控管理系統）
　　　重慶圖書館中低壓電力監控管理系統采用現場總線技shu，實現中低壓配電系統的遠程監控管理。由于系統中通訊站點約有132個，為了保障系統的通訊效率，網絡通訊層采用了以通訊管理單元的數據采集系統進行系統數據采集。
　　　重慶圖書館中低壓電力監控管理系統采用電力監控管理系統實現重慶圖書館中低壓配電系統的監控管理。系統包括：監控管理層、網絡通訊層、現場設備層。
　　　監控管理層：設立以涌緯變配電監控系統的主控系統。
　　　網絡通訊層：設立以通訊管理單元的控制系統進行數據采集。與監控管理層采用100M以太網連接。
　　　現場設備層：現場設備包括測控儀表YW2200，YW2050,中壓數字綜合繼電保護單元YW2310系列等，這些設備都具備通訊接口。通過MODBUS現場總線和CAN總線實現與網絡通訊層進行的數據交換。
　　　網絡拓?fù)鋱D如下：

重慶圖書館中低壓電力監控管理系統
