YTT-150型差動遠傳壓力表

1、用途說明：

    YTT-150型差動遠傳壓力表是二線制本質an全型防爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。帶上隔膜部分后，可測量大粘度、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的4~20mA直流信號�？梢耘cDDZ-Ⅲ電動單元組合儀表中的顯示、記載、調節儀表聯用，組成自動記錄、調節、控制等系統。適用于石油化工、冶金、電站、輕工業等部門使用。

    本儀表符合GB3836.4-83《爆炸性環境用防爆電器設備本質an全型電路和電氣設備“！” 》有關要求，并經防爆檢驗單位鑒定取得防爆合格證書。

2、主要指標：

1、測量范圍：見型號規格表
2、輸出信號：4~20mADC.二線制
3、精度等級：1.6級
4、負載電阻：250Ω~350Ω
5、防爆標志：ibⅡCT5
6、供電電源：直流24V+10%、-15%（本質an全型經ISB5362-1006、5362-2006型安全供電）。
7、工作環境：
    (1)溫 度：-10~+55℃
    (2)相對濕度：≤85%
    (3) 外磁場： ≤5奧斯特
    注：1.產品分為基型，帶阻尼器型“Z”，帶隔膜型“G”（與介質接觸部分材料為IGr8Ni9ti和P2611混煉）、作本質安全型使用時由CI系列ISB安全柵供電，作普通型使用時由配電器供電。

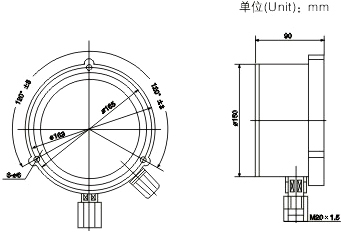

3、型號規格表： 型號 代號 型式 測量范圍(MPa) YTT a 基型 -0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9; -0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100 Z 帶阻尼器 G 帶隔膜 0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100 F 帶隔膜阻尼器 a 代號Code 輸出 a -150 4~20mADC Z -150 0~6MPa 完整型號 測量范圍 4、外形尺寸：
