您的位置：首頁 → 產品列表 －＞壓力表

YE-100、150系列膜盒壓力表


1、用途說明：

    膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。

2、結構原理：

    儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
    當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。

3、主要指標 ：

    ○標度范圍、精度等級及重量

型號 標度范圍(KPa) 精度等級 重量(Kg)
正壓 負壓 正負壓
YE-100
YE-150		 0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40

-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0

-0.8~0.8
-1.2~1.2
-2~2
-3~3
-5~5
-8~8
-12~12
-20~20

 2.5 0.5


    ○工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。


    ○溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10℃。
    ○導（測）壓系統及外殼等主要零件的材質。

零件名稱 材質牌號
接頭 黃銅HPb59-1
膜盒 錫青銅QSn6.5-0.1
齒輪傳動系統 銅HPb59-1
表殼、罩殼 冷軋鋼板20

　

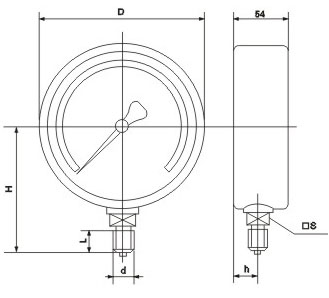

4、外形尺寸：



型號 D H L d h 囗S
YE-100 Φ100 90 20 M20x1.5 17 囗22
YE-150 Φ150 118 20 M20x1.5 17 囗22
