SWP-TR系列熱電阻溫度變送器

一、概述
     ● 輸入Pt100(3線式)
     ● 四種常規溫度范圍/六種常規輸出信號 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可經由指撥開關自行切換
     ● 雙回路輸出可選擇不同信號
     ● 歐標22.5mm薄型,35mm導軌安裝
     ● 工作電源范圍AC/DC20~264V
     ● 依據CEguoji標準規范設計

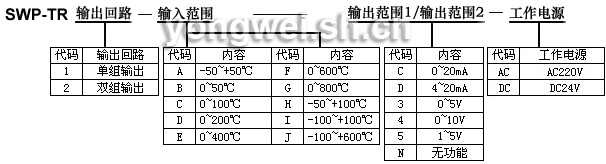

二、型號選擇表

三、技術參數
     ◆信號輸入(可切換指撥開關以變更型號輸入范圍)

輸入范圍
(接線端子選擇)

輸入信號
(經由PCB上之切換開關選擇)

輸入阻抗

Pt100(DIN)

 P1

   0~50/100/200/400℃

選擇切換開關

1MΩ

 P2

   0~200/400/600/800℃

P3

   -50~50/100/200/400℃

  ◆信號輸出(可切換指撥開關以變更型號輸出范圍)

輸出范圍

負載阻抗

信號輸入(接線端子選擇)

0~20mADC

≦600Ω

     輸出1:Io(mA輸出接端子9+ & 8-)
     輸出1:Vo(V輸出接端子7+ & 8-)
     輸出2:Io(mA輸出接端子12+ & 11-)
     輸出2:Vo(V輸出接端子10+ & 11-)

4~20mADC

≦600Ω

0~10VDC

≦500Ω

0~5VDC

≦500Ω

1~5VDC

≦500Ω

    測量精度:≦±0.2% of F.S.(客戶訂購時之指定范圍)
                        ≦±2% of F.S.(經由切換開關選擇后)
    線性度:≦0.1% of F.S.
    響應時間:≦250msec (10%~90% of FS)
    輸出波紋:≦±0.1% of F.S.
    滿量程校正范圍:≦±20% of F.S.
    零點較正范:≦±10% of F.S.
◆電源部分
    工作電源:AC/DC 20~265V,50/60Hz
    消耗功率:DC 4W, AC 5.0VA
◆環境要求
   操作溫度:0~60oC
   操作相對濕度:20~95% RH(非凝結狀態)
   溫度系數:≦100PPM/oC (0~50oC)
    儲存溫度:-10~70oC
    保護等ji:IP 42
◆機構尺寸
    外觀尺寸:81.8mmx99mmx 22.5mm
    外殼材質:ABS防火材料, UL94V0
    接線端子:可接2 x 2.5mm2金屬線
     安裝導軌:35mmDIN導軌(EN50022)
    重量:250g
◆an全規范說明
    an全規范:IEC61010(安裝類別3)
    EMC:EN61326
    隔li強度:AC2.0KV for 1min
       (電源/輸入/輸出1/輸出2/外殼之間)
    絕緣電阻:≧100MΩ/500Vdc

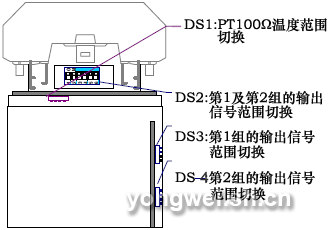

四、校正調整
     ◆輸入信號
        表格1

Pt100Ω 輸入:(CODE:P1)

信號范圍

指撥開關(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

0~50℃













0~100℃





On





On

1~200℃



On

On



On

On

2~400℃

On

On

On

On

On

On

  表格2
Pt100Ω 輸入:(CODE:P2)

信號范圍

指撥開關(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

0~200℃













0~400℃





On





On

1~600℃



On

On



On

On

2~800℃

On

On

On

On

On

On

  表格3
Pt100Ω 輸入:(CODE:P3)

信號范圍

指撥開關(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

-50~50℃













-50~100℃













-50~200℃













-50~400℃






  ◆輸出信號
輸出:(CODE:P)

信號范圍

指撥開關-DS2
(DS2:第1及第2組輸出)

指撥開關-DS3﹠4
(DS3:di一組;DS4第2組)

SW1 SW2 SW3 SW4 SW5 SW6 SW1 SW2 SW3 SW4

0~5V

On









On



On

On

On

0~10V

On









On



On



On

1~5V



On





On





On

On

On

2~10V



On





On





On



On

0~20mA

On









On

On







4~20mA



On





On



On

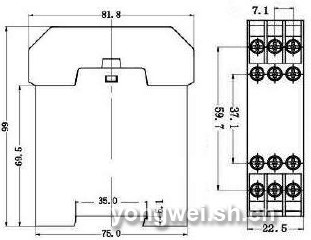

五、規格尺寸及接線圖
