SWP-PID自整定控制儀/PID光柱顯示控制儀

　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出PID控制參數。
　　SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。

一、主要特點
　　1、 PID參數自整定。
　　2、 可分別帶有一路PID控制輸出及一路變送輸出，可適用多種測量控制場合。
　　3、 手/自動無擾動切換，手自狀態下可修改參數。
　　4、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。

二、非 常規技術參數

控制輸出方式	PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度	+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍	0.0%-100.0%（單位：0.1%）
積分（復位）時間	0-9,999s（單位：1s）
微分（比率）時間	0-9,999s（單位：1s）
控制周期	1-250s（單位：1s）
采樣周期	0.5s

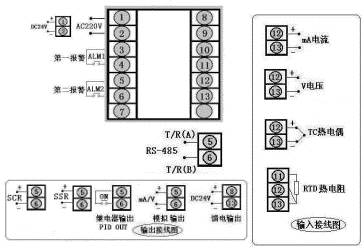

三、儀表外形及接線圖（以下為基本配線方式，非 常規訂貨請參見隨機接線圖）

型號	SWP-ND405系列	接 線 圖
儀表外形	儀表尺寸:96×48×110mm 開孔尺寸:92×44mm 重 量:240g
型號	SWP-ND405系列
儀表外形	儀表尺寸:48×96×110mm 開孔尺寸:44×92mm 重 量:240g
型號	SWP-ND805系列	接 線 圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g
型號	SWP-NT805系列
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g
型號	SWP-NS805系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g
型號	SWP-NT805系列（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g
型號	SWP-ND905系列	接 線 圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g
型號	SWP-ND705系列	接 線 圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g
型號	SWP-ND105系列	接 線 圖
儀表外形	儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重 量:180g

四、SWP-LED系列PID參數自整定控制儀型譜表

型 號

代 碼

說 明

SWP -N

□ □ □□ -□ □ -□ □□ -□ □-□-□

新一代PID自整定控制儀

外形特征

D S

橫式顯示儀表 豎式顯示儀表

外形尺寸

1 4 7 8 9

48×48mm 96×48mm（橫） 48×96mm（豎） 72×72mm 160×80mm 80×160mm 96×96mm

控制作用

05

PID自整定控制

通訊方式

0 2 4 8 9

無通訊 通訊接口為RS-232C 通訊接口為RS-422 通訊接口為RS-485 通訊接口非 常規規格

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

N H L

無報警（可省略） 上限報警 下限報警

第二報警方式

N H L

無報警（可省略） 上限報警 下限報警

饋電輸出

P

DC24V 饋電輸出

供電方式

W T

DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

五、SWP-LED系列PID光柱顯示控制儀型譜表

型 號

代 碼

說 明

SWP -N

T □ □□ -□ □ □- □□-□ □- □- □- □

新一代光柱PID顯示控制儀

外形尺寸

8

160×80mm（橫），80×160mm（豎）

控制作用

05

PID自整定控制

通訊方式

0 2 4 8 9

無通訊 通訊接口為RS-232C 通訊接口為RS-422 通訊接口為RS-485 通訊接口fei 常規規格

控制輸出

□

參見"控制輸出方式"

變送輸出

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

N H L

無報警（可省略） 上限報警 下限報警

第二報警方式

□

參見"報警方式"

饋電輸出

P

饋電輸出

供電方式

W T

DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

外形 特征

X

橫式顯示 豎式顯示（可省略）

★ 輸入類型：

代碼	輸入類型	測 量 范 圍	代碼	輸入類型	測 量 范 圍	代碼	輸入類型	測 量 范 圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	非 常規 規 格	用 戶 te 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入只需設定儀表二ji參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V開方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V開方
03	K	07	WRe	12	4～20 mA	19	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	20	0～10mA開方

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	非 常規規格

★ 報警輸出方式

選型代碼	N	H	L	G	A	D
輸出方式	無報警（可省略）	上限報警	下限報警	偏差內報警	偏差外報警	LBA報警

★ 控制輸出方式

選型代碼	0	1	2	3	4	5	6	7	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	非 常規規格

★ 注：D105報警輸出只有一個。
　　控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 型號舉例：
　　SWP-D805-21-08-HL-P-W
　　PID自整定控制儀，通訊方式RS232，輸出方式繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，饋電輸出，DC24V供電，橫表。
