SWP-LED系列閃光報警控制儀可與ge種SWP系列控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號,八路信號均采用大規模、高亮度數ma管分別顯示各通道的當前狀態值。
一、儀表 te點
閃光報警控制儀的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式,可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。

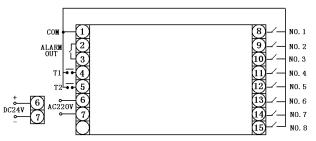

二、儀表外形及接線圖(以下為基本配線方式, tesu訂貨請參見隨機接線圖)
型號 |
SWP-X803系列 |
接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |
![]() |

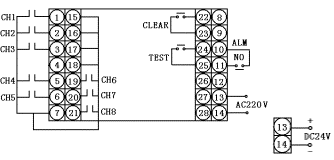

接線圖 |
儀表尺寸:160×80×140mm |
![]() |
三、SWP系列閃光報警控制儀型譜表
型 號 |
代 碼 |
說 明 |
||||||||||||||
SWP - |
□ □□□ □ □ □ □ □ | |||||||||||||||
te 征 |
X | 參數顯示:八位高亮度LED通道顯示 | ||||||||||||||
控制作用 |
803 |
閃光報警儀 | ||||||||||||||
通訊方式 |
□ |
0:無通訊;2:RS-232;8:RS-485 | ||||||||||||||
指示方式 |
|
|
||||||||||||||
輸入信號 |
|
|
||||||||||||||
饋電輸出 |
P |
DC24V饋電輸出 | ||||||||||||||
供電方式 |
|
|
★ 平面LED指示的閃光報警器無通訊,無開關電源供電方式。
★ 型號舉例:
�、賁WP-X803-D-A-P-W(發光管式指示)
接點式閉路報警,DC24V饋電輸出,DC24V供電,發光管式指示。
�、赟WP-X803-8N-B-P-T(數字式指示)
通訊方式RS485,接點式開路報警,DC24V饋電輸出,AC90~265V供電,數字式指示。
