GDV6000四十通道彩色無紙記錄儀

一、概述
　　 GDV6000四十通道彩色無紙記錄儀是由上海涌緯自控成套設備有限公司研發生產，它具有40路多信號輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
二、技術參數
　　 進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角；
　　 ◇屏幕亮度可以自由調節；
　　 ◇采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警
　　 ◇采用新大規模集成電器，國際名廠元器件精心設計；
　　 ◇32位大容量FLASH閃存芯片存貯歷史數據，掉電不丟失數據；
　　 ◇全隔li多信號輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
　　 ◇工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
　　 ◇支持真空度科學計數法顯示；
　　 ◇曲線顯示可以自由組合，自定義曲線顏色；
　　 ◇曲線走紙方式可設定橫向或縱向；
　　 ◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保障用戶組態安全；
　　 ◇內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
　　 ◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警�？梢杂涗泎ui近的15條報警信息；
　　 ◇使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
　　 ◇標準串行通訊接口：RS-485和RS-232C；
　　 ◇10M Ethernet標準RJ45接口；
　　 ◇標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行轉業組態軟件，無需zhuan用驅動。
　　 ◇可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
　　 ◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
　　 ◇新型開關電源，85VAC-265VAC范圍內正常工作；
　　 ◇提供變送器+24VDC隔離配電；
　　 ◇金屬外殼，允許在惡劣的環境下使用。
三、主要技術指標
　　 ◇輸入種類及測量量程、精度：

輸入種類	量程	測量量程		精度
DVC	0~20mV	-9999~19999		±0.2%
	0~100mV	-9999~19999		±0.2%
	0~5V	-9999~19999		±0.2%
	1~5V	-9999~19999		±0.2%
DCI	0~100mA	-9999~19999		±0.2%
	4~20mA	-9999~19999		±0.2%
TC	S	-50.0~100.0℃		±3.7℃
		100.0~1768.0℃		±2℃
	B	0~1820.0℃		±2℃
	K	-50.0~1372.0℃		±2℃
	E	-50.0~1000.0℃		±2℃
	J	-50.0~1200.0℃		±2℃
	T	-199.90~320.00℃		±2℃
	Wer3-25	0.0~2300.0℃		±5℃
RTD	Pt100	-200.0~850.0℃		±1℃
	Cu50	-50.00~150.00℃		±1℃
電阻	0~350Ω	-9999~19999
頻率	0－10KHZ	0~19999	±1

　　 　　　　◇GDV6000系列儀表允許40路不同類型的信號直接輸入，通道間全隔離，隔離電壓大于400V
　　　  安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平。
　　　　儀表板厚度：2-26mm
　　　　外型尺寸：288（W）×288（H）×168（D）mm
　　　　重量：5Kg
　　◇輸出信號
　　　　配電：16路配電，8組24VDC輸出，輸出電流60mA/組
　　　　24路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
　　　最多12路模擬量變送輸出，4-20mADC,負載電阻＜600Ω。
　　◇通訊、打印 　　　
　　　　通訊接口：RS-232C、RS-485和Ethernet RJ45
　　　　波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
　　　　打印接口：RS-232C直接連接串行微行打印機
　　◇補償運算
　　　　蒸 汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。
　　　　一般氣體：溫度、壓力補償測量標準體積流量。
　　　　天然氣：溫度、壓力補償測量標準體積流量。
　　　　液 體：溫度補償測量標準體積流量或質量流量。
　　◇累積范圍
　　　　0-99999999
　　◇數據備份和轉存
　　　　256M-1G優盤可選；
　　◇記錄時間間

記錄間隔	1秒	2秒	5秒	10秒	15秒	1分鐘	2分鐘	4分鐘
記錄長度	72小時	6天	15天	30天	45天	180天	360天	750天

　　 　　　　◇精度
　　　 ±0.2%FS
　　◇顯示方式
　　　 640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏,CCFL背光
　　◇保護方式
　　　 內置Flash存儲器保護參數和歷史數據,斷電后仍可保存.
　　◇供電電源
　　　 開關電源85VAC-265VAC,50HZ±5%，功耗＜120W
四、產品選型

GDV6000四十通道彩色無紙記錄儀

GDV

60

□

-□

□

□

□

□

□

□

□

□

型號

選型代碼

說明

GDV

60

尺寸（288×288×168)

全 量程 輸 入

08

八路輸入

16

十六路輸入

24

二十四路輸入

40

四十路輸入

頻率 輸入數量

N

無要求

08

八路頻率信號輸入

16

十六路頻率信號輸入

24

二十四路頻率信號輸入

32

三十六路頻率信號輸入

40

四十路頻率信號輸入

繼電器 報警輸出

可組態

00

無

12

十二路

24

二十四路

變送輸出

N

無要求

A4

4路變送輸出

A8

8路變送輸出

A16

16路變送輸出

PID調節輸出

N

無要求

P4

4路PID調節輸出

P8

8路PID調節輸出

通訊/打印 功能

0

無

1

RS-232C通訊

2

RS-485通訊

3

RS-232C打印

以太網通訊

N

無

E

以太網通訊

配電輸出

N

無

P

DC24V配電輸出

流量積算

0

無

1

無溫壓補償?shù)牧髁糠e算

2

帶溫壓補償?shù)牧髁糠e算

USB 轉存功能

/0

無

/U

USB轉存功能

注：全量程輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤40

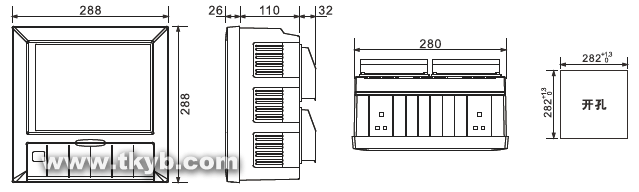

五、儀表外形尺寸，安裝方法及開孔尺寸
　　開孔尺寸：282×282

六：接線方式
