GD9064直流信號隔離器(輸出外供電 一入一出)

一、 特性

● 直流信號輸入，轉換輸出4~20mA。       ● 具備獨立供電方式和輸出回路供電接口要求。       ● 輸入－輸出－電源之間隔離。       ● 無需零點和滿度電位器調節。       ● 單通道，一入一出，輸入回路過流保護。       ● 厚度為6.2mm的超薄外殼。       ● 模塊化設計，體積小，功耗低。       ● 標準的35mmDIN導軌卡式安裝。

二、概述
      ①GD9064直流電流信號隔離器。將直流信號經過隔離傳送，轉換成所需的直流信號輸出給其它儀表，信號隔離能有有效 處理回路，解決工業現場干擾及信號轉換傳輸及匹配問題。
      ②該隔離配電器體積小，結構緊湊，機殼厚度只有 6.2mm。模塊化表芯設計，低功耗，無需零點及滿度電位器調校。溫度漂移自動補償，輸入、輸出、供電電源之間電磁隔離，并符合相關抗電磁干擾要求。
      ③該隔離器主要用于既要保持獨立供電型的優越性能，又能滿足具有輸出回路供電功能的DCS、PLC 系統。
三、技術參數

● 輸入 　　電流信號：4～20mA；0～20mA；或指定電流量程 　　電壓信號：1～5V；0～5V；或指定電壓量程 　　輸入阻抗：電流輸入時 50Ω；電壓輸入時 ≥500KΩ	● 輸出 　　輸出電流（Io）：4～20mA 　　輸出回路供電電壓（Ue）：12～35V 　　電壓跌落（Ud）：5V 　　電流輸出時允許負載：RL ≤（Ue - Ud）/ Io 　　輸出紋波：< 10mVpp
● 綜合參數 　　電源電壓：20～30VDC 　　常規工作電壓：24VDC 　　電流損耗：24VDC 時，< 30mA 　　功率損耗：< 0.72W（24VDC） 　　標準精度：±0.1% 　　溫度漂移：±0.015% / ℃ 　　響應時間：<1s （0～90％） 　　穩定時間：≤ 3s	通道隔li：輸入－輸出－電源之間隔離 　　隔離能力：1.5KV，1min ，50Hz 　　環境溫度：-20～＋65℃ 　　防護等級：IP 20 　　電磁兼容：符合89/336/EEC，EN61000相關抗電磁干擾要求 　　外形尺寸：厚度×高度×長度＝6.2×84×100（mm） 　　重量：約 50 克

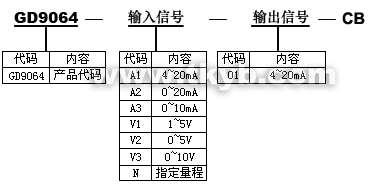

四、型號選擇

五、外形尺寸、安裝圖

● 外形尺寸     厚度6.2×高度84×長度100（mm）	●  安裝      1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。       2.盡可能垂直安裝，以利于儀表內部熱量散發。

六、端子接線圖
　 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
