GD9700C高精度無源隔離器(一入一出)

一、 特性

● 無需工作電源即可完成信號隔離傳輸。       ● 直流電流信號4~20mA 輸入。       ● 4～20mA 電流信號輸出。       ● 1：1 等效隔離傳送。       ● 高精度，輸出不受負載變化影響。       ● 單通道，一入一出。       ● 厚度僅為6.2mm的超薄外殼。       ● 模塊化設計，體積小，功耗低。       ● 標準35mmDIN導軌卡式安裝。

二、概述
     ①GD9700C高精度無源隔離器。直流電流信號隔離傳送。使用時無需另行供電。在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾。
     ②該無源隔器體積小，結構緊湊，機殼厚度只有6.2mm。模塊化表芯設計，低功耗，精度高，輸出不受負載變化影響。輸入輸出之間電磁隔離，并符合相關抗電磁干擾要求。
     ③可以與單元組合儀表及DCS、PLC等系統配合使用。
三、技術參數

●輸入 電流信號輸入：4～20mA 等效輸入阻抗：150Ω＋負載電阻（輸入為20mA） 電壓降：≤3V（20mA） 過載電流 ：≤25mA	●輸出 輸出電流：4～20mA 輸出允許負載電阻：計算圖示 負載電阻：計算式 RL ≤ （Ui-Ud）÷0.02 (zui大負載能力520Ω ) 輸出紋波(Vp-p)：＜10mV
綜合參數 標準精度：±0.1%FS 溫度漂移：±0.015% / ℃ 響應時間：< 1s （0～90％） 穩定時間：≤ 3s 隔離能力：輸入-輸出之間 1.5KV,1min ,50Hz 工作環境溫度：-20～＋60℃	儲存環境溫度：-40～＋80℃ 環境濕度范圍：5~95%（無冷疑） 防護等級：IP 20 電磁兼容：符合89/336/EEC，EN61000相關抗電磁干擾要求 外形尺寸：厚度×高度×長度＝6.2×84×100（mm） 重量：約50克

四、型號選擇

五、外形尺寸、安裝圖

● 外形尺寸     厚度6.2×高度84×長度100（mm）	●  安裝      1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。       2.盡可能垂直安裝，以利于儀表內部熱量散發。

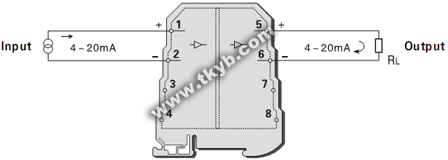

六、端子接線圖
　 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
