GD9701熱電偶二線制溫度變送器(回路供電一入一出)

一、特性

      ● 各型熱電偶信號輸入隔離轉換。
      ● 與溫度成線性化的隔離輸出4～20mA。
      ● 輸出不受負載變化影響。
      ● 具有冷端自動補償功能。
      ● 單通道，一入一出，輸入回路過流保護。
      ● 厚度僅為6.2mm的超薄外殼。
      ● 模塊化設計，體積小，功耗低。
      ● 標準35mmDIN導軌卡式安裝。

二、概述
     ①GD9701熱電偶二線制溫度變送器將二線制熱電偶信號經隔離轉換，變送輸出標準的直流電流信號4～20mA 。
     ②本熱電偶溫度變送器為二線制回路供電方式，輸入回路－輸出回路之間完全電磁隔離。主要用于回路供電的DCS、PLC系統。
     ③該熱電偶溫度變送器體積小，結構緊湊，機殼厚度只有6.2mm。模塊化表芯設計，低功耗，轉換精度高，抗干擾能力強，無需零點及滿度電位器調校。輸入、輸出之間電磁隔離，并符合相關抗電磁干擾要求。
三、技術參數

●輸入　　輸入熱電偶類型：K;E;S;B;R;T;N;W;J 　　輸入阻抗：≥ 20KΩ 　　冷端溫度補償范圍：-15~＋75℃	●輸出　　輸出電流（Io）：4~20mA 　　輸出回路供電（Uo）：12～30VDC 　　最小工作電壓（Ui）：12V 　　負載能力計算圖示：　　負載電阻（計算方式）：RL≤（Uo-Ui）/ Io 　　熱電偶輸入斷線報警：低電流 ≤3mA；高電流 ≥22mA 　　輸出紋波：< 10mVpp
●綜合參數 　　標準精度：±0.2% （參見選型表）　　溫度漂移：基本誤差 / 10℃ 　　冷端補償誤差：每20℃誤差: ±1℃ 　　響應時間：≤ 1s （0～90％）　　穩定時間：≤ 3s 　　通道隔離：輸入－輸出之間隔離	隔離能力：1.5KV，1min ，50Hz 　　環境溫度：-20～＋65℃ 　　防護等級：IP 20 　　電磁兼容：符合89/336/EEC，EN61000相關抗電磁干擾要求　　外形尺寸：厚度×高度×長度＝6.2×84×100（mm）　　重量：約 50 克

四、型號選擇

◆熱電偶類型及量程表：

熱電偶類型		溫度范圍（℃）	最小量程（℃）
熱電偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信號		-5~60mV	5mV

五、外形尺寸、安裝圖

● 外形尺寸厚度6.2×高度84×長度100（mm）	● 安裝 1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。 2.盡可能垂直安裝，以利于儀表內部熱量散發。

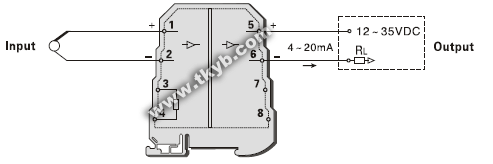

六、端子接線圖
　 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
