GD9710高精度直流信號二線制隔離器(回路供電一入一出)

一、特性

      ● 直流電流或電壓信號隔離傳送。
      ● 二線制回路供電方式。
      ● 輸出電流4~20mA。
      ● 高精度，輸出不受負載變化影響。
      ● 輸入－輸出之間隔離。
      ● 無需零點和滿度電位器調節。
      ● 單通道，一入一出。
      ● 厚度僅為6.2mm的超薄外殼。
      ● 模塊化設計，體積小，功耗低。
      ● 標準的35mmDIN導軌卡式安裝。

二、概述
     ①GD9710高精度直流信號二線制隔離器。接收現場各種電流電壓信號，經隔離傳送，輸出4~20mA 電流信號。
     ②本隔離器為二線制回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
     ③主要用于回路供電的 DCS、PLC系統。
     ④本二線制信號隔離器體積小，結構緊湊，機殼厚度只有6.2mm。模塊化表芯設計，低功耗，傳輸精度高，抗干擾能力強，無需零點及滿度電位器調校。符合相關抗電磁干擾要求。
三、技shu參數

●輸入　　輸入電流信號：4～20mA；0~20mA；0~10mA 　　輸入電壓信號：1～5V；0～5V；0～10V	●輸出　　輸出電流：4～20mA 　　輸出回路供電(Ue)：12~30VDC 　最小工作電壓(Ui) ：12VDC 　　輸出負載能力：見下列計算圖示　　輸出負載電阻(RL) ：RL≤（Ue-Ui）÷ 0.02 　　輸出紋波(Vp-p)：＜10mV
●綜合參數 　　標準精度：±0.1% 　　溫度漂移：±0.015% / ℃ 　　響應時間：< 1s （0～90％）　　穩定時間：≤ 3s 　　通道隔離：輸入－輸出之間隔li 　　隔離能力：1.5KV，1min ，50Hz	環境溫度：-20～＋65℃ 　　防護等級：IP 20 　　電磁兼容：符合89/336/EEC，EN61000相關抗電磁干擾要求　　外形尺寸：厚度×高度×長度＝6.2×84×100（mm）　　重量：約 50 克

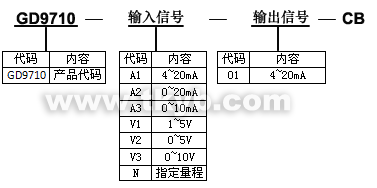

四、型號選擇

五、外形尺寸、安裝圖

● 外形尺寸厚度6.2×高度84×長度100（mm）	● 安裝 1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。 2.盡可能垂直安裝，以利于儀表內部熱量散發。

六、端子接線圖
　 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
