GD8042現場電源配電信號輸入隔離器（一入四出）

一、功能介紹
　　● 具備給變送器提供配電的功能
　　● 二線制變送器電流信號4~20mA的隔離分配,一路通道輸入,四路通道隔離輸出
二、產品概述
　　給處于現場的二線制變送器提供隔li的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、抗干擾抑制等處 理后。向控制系統或其它單元組合儀表輸出直流電流或電壓 信號。
　　一路通道輸入，四路通道隔離輸出，獨立的直流電源供電方式， 供電電源－輸入－及各輸出通道之間隔離。
三、參數規格

● 產品型號：GD8042 ● 型號規格（代碼）      代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。 ● 供電電源電源  　　電源電壓：20～30VDC 　　電源指示：通電時，LED電源燈亮綠色 　　電流消耗（24VDC供電時）：< 100mA ● 輸入  　　輸入信號：變送器直流電流信號 4～20mA 　　輸入阻抗：50Ω 　　給變送器的配電電壓：≥16VDC（供電電源≥22VDC） 　　zui大輸入電流限制：約 24mA ● 輸出 　　輸出電流：4～20mA 　　輸出電壓：1～5V 　　電流輸出允許負載：≤350Ω 　　輸出紋波： < 10mVp-p

● 性能指標      標準精度：±0.1%FS     溫度漂移：±0.015%/℃     響應時間：≤1s（0 → 90%）     穩定時間：≤3s     電源電壓變動影響：±0.1%（允許電壓范圍）     負載電阻變化影響：±0.1%/250Ω 　　隔li能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz 　　絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/ 00VDC     抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數     工作溫度：0～＋60℃     儲運溫度：－20～＋80℃     環境濕度：5～＋95％RH（無冷凝） ● 結構及外形尺寸      結構：卡裝式模塊化表芯ABS材質機殼拔插式端子     外形尺寸：W16×H116×D110（mm），參見外形尺寸圖     整機重量：約110g

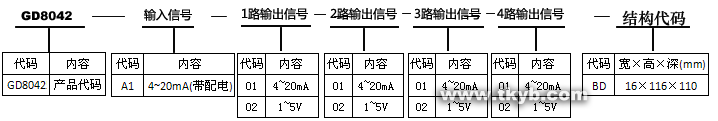

四、型號選擇

　　 訂貨須知
        1. 參照選型舉例，正確規范書寫訂貨型號代碼。
        2. 若不選擇代碼，則被認同是下列舉例1 的訂貨組合方式。
                 舉例1  輸入： 變送器4～20mA，帶配電
                        1路、2路、3路、4路輸出：4～20mA
                        外形尺寸：16×116×110
                        訂貨代碼為：GD8042-A1-01-01-01-01-BD
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔li轉換。
       2.連接至現場的設備：二線制或三線制非變送器有源電信號。
       3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
