GD8084滑線電阻信號輸入隔離器（一入二出）

 一、 特性
      ● 二線制或三線制滑線電阻輸入，隔li變送成直流信號輸出。
      ● 模塊化表芯設計，無需零點和滿度調節。
      ● 帶有工作電源指示燈。
      ● 單通道，一入二出，輸入回路過流保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①GD8084滑線電阻輸入隔離器，將現場的滑線電阻值隔li變送，轉換為與之成線性關系的直流信號隔離輸出至控制系統或其它儀表。
      ②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8084     型號規格（代碼）： 代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）  ●工作電源     電源接線：獨立的接線端子13－，14＋，可帶電拔插     電源電壓：20~35VDC     電流損耗：24VDC時，＜70mA     電源指示：得電時LED燈亮：綠色 ● 輸入回路（Exia IIC危險區）     輸入通道：端子1、2、3接線（參見端子接線圖）     輸入電位器類型：二線制或三線制電位器     引線電阻：0～10KΩ( tesu阻值電位器，用戶在訂貨時指定) ● 輸出回路（an全區）     兩路通道隔離輸出     di一路輸出通道：端子10、11、12接線(參見端子接線圖)     第二路輸出通道：端子7、8、9接線（參見端子接線圖）     輸出電流：4～20mA；0～20mA；或指定電流量程     電流輸出時允許負載：0～550Ω(4～20mA,0～20mA 輸出時)     輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程     電壓輸出阻抗：內置輸出電阻250Ω     紋波（Vp-p）：＜10mV

● 性能指標      標準精度：±0.2%FS（量程范圍≥0.5Ω）     溫度漂移：±0.015%/℃     響應時間：≤1s（0  → 90%）     穩定時間：≤3s     電源電壓變動影響：±0.1%（允許電壓范圍）     負載電阻變化影響：±0.1%/250Ω     通道隔離：輸入－輸出－電源之間隔離     絕緣電阻：≥100MΩ/500V DC（AC）     隔離能力：1500VAC/1分鐘50Hz     抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數     工作溫度：0～＋60℃     儲運溫度：－20～＋80℃     環境濕度：5～＋95％RH（無冷凝）  ● 結構及外形尺寸     結構：卡裝式；模塊化表芯；ABS  材質機殼；拔插式端子     外形尺寸：W16×H116×D110（mm），參見外形尺寸圖     整機重量：約115g

四、型號選擇

訂貨須知
      1. 參照選型舉例，正確規范書寫訂貨型號代碼。
      2. 若不選擇代碼，則被認同是下列   舉例 1  的訂貨組合方式。
      3. 在第一輸出通道、第二輸出通道中選擇電流或電壓輸出時，因許負載電阻的關系，請將電流輸出設定為第一路通道輸出。
      舉例1      輸      入：0～1KΩ
                 輸      出：第1 路4～20mA；第2路4～20mA
                 訂貨代碼為：GD8084-R3-01-01
      舉例2      輸      入：0～10KΩ
                 輸      出：第1路4～20mA；第2 路0～10mA
                 訂貨代碼為：GD8084-R5-01-03
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔li轉換。
       2.連接至現場的設備：二線制或三線制非變送器有源電信號。
       3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

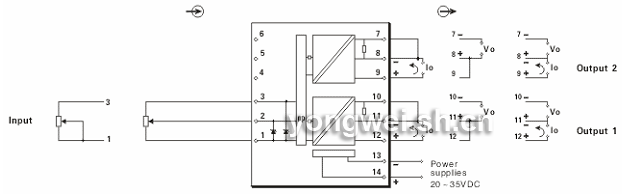

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
