GD8912熱電偶或毫伏信號輸入隔離器（輸出回路供電 一入二出）

 一、 特性
      ● 熱電偶溫度變送隔li輸出。
      ● 輸出電流信號4~20mA。
      ● 輸出回路供電12~35V。
      ● 化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程范圍輸入。
      ● 模塊化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。
      ● 帶有工作電源指示燈。
      ● 單通道，一路輸入，分配隔離成兩路輸出，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①GD8912熱電偶或毫伏信號輸入隔離器， （輸出回路供電） ，將現場的熱電偶或毫伏信號隔離轉換，以兩路獨立通道輸出4~20mA信號至控制系統或其它單元組合儀表。
      ②主要用于既要保持獨立供電型的優良性能，又能滿足具有輸出回路供電功能的DCS、PLC系統。
      ③化的熱電偶信號隔離器�？蓪�熱電偶類型和量程范圍進行組態社定。
      ④本隔離器具備獨立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

● 產品型號：GD8912 ● 型號規格（代碼）      代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜） ● 工作電源      電源接線獨立的接線端子 13－，14＋，可帶電拔插      電源電壓：20~35VDC      電流損耗：24VDC時，＜70mA      電源指示：得電時LED 燈亮：綠色 ● 輸入回路（Exia IIC危險區）      輸入通道：端子 1，2，3接熱電偶；1，2短接Cu50      輸入熱電偶類型：K；E；S；B；R；T；N；W；J等各型熱電偶      可選輸入毫伏信號：－5～60mV；或指定毫伏電壓量程 ● 輸出回路（an全區）      兩路通道隔li輸出      di一路輸出通道：端子11-,12+接線（參見端子接線圖）      第二路輸出通道：端子8-,9+ 接線（參見端子接線圖）      輸出電流（Io）：4～20mA      輸出回路供電電壓 （Uo）：12～35V      電壓跌落（Ud）：5V      電流輸出時允許負載：RL≤（Uo-Ud）/Io      紋波（Vp-p）： ＜10mV

● 性能指標      標準精度：±0.2%FS（測量范圍3～5mV時，精度為±0.3%FS）      溫度漂移：±0.015%/℃      響應時間：≤1s（0  → 90%）      穩定時間：≤3s      電源電壓變動影響：±0.1%（允許電壓范圍）      負載電阻變化影響：±0.1%/250Ω      溫度補償范圍：－5～60℃      冷端溫度補償誤差：每20℃誤差1℃      通道隔離：輸入－輸出－電源之間隔離      絕緣電阻：≥100MΩ/500VDC（AC）      隔離能力：1500VAC/1分鐘50Hz      抗電磁兼容性：符合 IEC 61000  相關抗電磁標準 ● 環境參數      工作溫度：0～＋60℃      儲運溫度：－20～＋80℃      環境濕度：5～＋95％RH  （無冷凝） ● 結構及外形尺寸      結構：卡裝式；模塊化表芯；ABS  材質機殼；拔插式端子      外形尺寸：W16×H116×D110（mm） ，參見外形尺寸圖      整機重量：約115g

四、型號選擇

   ◆熱電偶類型及量程表

熱電偶類型		溫度范圍（℃）	zui小量程（℃）
熱 電 偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信號		-5~60mV	5mV

訂貨須知
  1. 參照選型舉例，正確規范書寫訂貨型號代碼。
  2. 若不選擇代碼，則被認同是下列   舉例 1  的訂貨組合方式。
  3.  在第一輸出通道、第二輸出通道中選擇電流或電壓輸出時，因許負載電阻的關系，請將電流輸出設定為第一路通道輸出。
       舉例 1        輸      入：K  0～1300℃ / 輸出：1路、2路 4～20mA
                     訂貨代碼為：GD8912-FK01-01   （K  0～1300℃）
       舉例 2 （可組態）
                     輸      入： K  0～1300℃ / 輸出：1路、2路  4～20mA
                     訂貨代碼為：GD8912-IK-01-01   （K  0～1300℃）
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔li轉換。
       2.連接至現場的設備：二線制或三線制非變送器有源電信號。
       3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

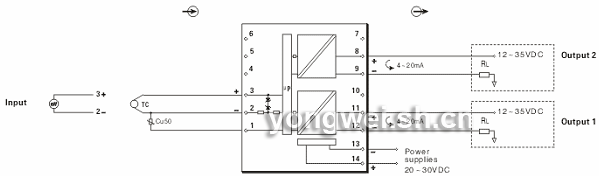

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
