GD8318B-Ex熱電阻輸入報警設定器

一、特性
      ● 提供一組或兩組獨立的輸出報警。當選擇具有兩組繼電器輸出報警時，可設置所需的報警方式，如高/低報警障安全/非故障安全報警等。
      ● 可調報警點，通過電位器設定。報警設定通過儀表后面(安裝卡口附電位器旋鈕設定調節)。
      ● 隔li和抗REI/EMI 干擾。對地環路、噪聲，無線射頻和電磁干好的防護效果。
      ● 信號變送模擬輸出。當選擇這功能時，將滿足信號的隔離
      ● 直流電源供電方式，各通道之間隔。20~30VDC 的直流電源供電方式，電輸入-輸出-報警通道之間隔離。隔li能力2.5KV/1min。
      ● LED 燈指示。面板上帶有電源指示燈。輸出報警狀態指示燈。
二、描述
      ①GD8000-Ex系列信號報警設定器主要應用于控制系統報警設定，接收來自于現場變送器、轉換器、溫度傳感器和其它控制設備的信號，將信號進行報警設定。通過信號報警設定器內置的一組或兩組繼電器開關觸點輸出，該繼電器在被監控過程變量超出用戶設定的信號報警范圍時動作。并啟動相連的燈光報警器、聲音報警器或緊急停車系統。這樣，生產工藝過程及控制系統由簡單可靠、獨立的報警和停車系統進行保護。
      ②信號的隔離、變送、模擬輸出功能。便于信號報警設定器將接受的信號經隔離變送，傳輸至 DCS/PLC 系統或其它顯示儀表、數據記錄儀等遠程監控設備。因此，該信號報警設定器是集信號報警、信號變送、隔li功能一體的多功能接口儀表。
　　�、郾举|(zhì)安全電路設計，信號報警設定器具有隔離安全柵的功能，符合 [Exia]IIC防爆標準�？梢詰糜谛枰举|(zhì)安全防爆的場合。
三、技術規格

●產品型號：GD8318B-Ex
●型號規格（代碼）
代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
　　電源接線：獨立的接線端子13－，14＋，可帶電拔插
　　電源電壓：20~35VDC
　　余波Wpp：＜5％
　　電流損耗：約60mA
　　電源指示：得電時LED 燈亮；綠色
●輸入回路（[Exia]IIC危險區）
　　輸入類型：Pt100、Cu50 等型熱電阻
　　引線電阻：≤5Ω
●輸出回路（an全區）
　　輸出信號：4~20mA 或1~5V
　　電流輸出負載電阻：0~550Ω
　　電壓輸出時內部阻抗：<500Ω
●繼電器特性
　　輸出繼電器開關觸點
　　繼電器容量：24VDC, 2A (阻性負載)
　　繼電器電氣壽命：>10萬次,
　　響應時間：0~50ms
　　繼電器觸點可設置為常開或常閉方式，當報警時觸點吸合，正常時觸點斷開。
　　當具備有兩組繼電器觸點輸出報警時，用戶可設定上限報警 ( 高報 )和下限報警(低報)方式。
　　報警點設定通過電位器旋鈕調節
　　H ：設定上限報警（高報） LS：設定下限報警（低報）

　　回滯：量程的1~1.5%
　　報警燈指示 (輸出報警時)：
　　 OUT1 燈亮, 上限報警（高報）
　　 OUT2 燈亮, 下限報警（低報）
●性能指標
      標準精度：±0.1%FS
      溫度漂移：±0.015%/℃
      響應時間：≤1s（0→ 90%）
      穩定時間：≤3s
      通道隔離：輸入－輸出－電源之間隔離
      絕緣電阻：≥100MΩ/500VDC（AC）
      隔離能力：1500VAC/1分鐘50Hz
      安全區與危險之間間隔離電壓：250VAC
      抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
      工作溫度：0～＋60℃
      儲運溫度：－20～＋80℃
      環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
      結構：卡裝式模塊化表芯ABS材質機殼拔插式端子
      外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
      整機重量：約110g
●安全防爆認證參數
      整機滿足：GB3836.1-2000和GB3836.4-2000標準相關要求
      防爆等ji標志：[Exia]IIC
      安全認證參數： Um = 250V Uo = 12V Io = 24mA
　　　　　　　　　　 Po = 72mW Lo = 10mH Co = 1μF

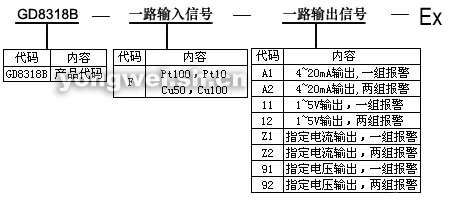

四、型號選擇

◆熱電偶類型及量程表

熱電阻類型	溫度范圍（℃）	最小量程（℃）
Pt100	-200~800	50
Pt10	-200~800	200
Cu50	-50~150	50
Cu100	-50~150	50

訂貨須知：
     1. 參照選型舉例，正確規范書寫訂貨型號代碼。
     2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
        舉例 1：     輸   入： Pt100 0~250℃
                     輸   出： 4~20mA輸出，一組繼電器觸點輸出
                     訂貨代碼為：GD8318B-F(Pt100/0~250℃)-A1-Ex
五、外形尺寸、安裝圖
     ● 安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ● 典型應用
       1. 適合將現場信號輸入隔離轉換：信號一入二出。
       2. 適用于連接至現場的設備：二線制或三線制非變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. an全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
