GD8024-EX開關量輸出 隔離式安全柵（一入一出）

一、 特性
      ● 開關觸點，開集晶體管或邏輯驅動器輸入。
      ● 驅動電磁閥、報警器等本安設備，帶反相邏輯驅動功能。
      ● 帶有工作電源指示燈。輸出狀態指示燈。
      ● 單通道，一路輸入一路輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①GD8024-EX開關量輸出 隔離式安全柵，通過安全區的開關觸點式自由電壓或邏輯電平信號輸入來控制危險區的現場本安設備。適合驅動電磁  閥、報警器、發光二極管（LED）等一些小功率本安設備，或者是其它沒有能量儲存的簡單設備。
      ②本 隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8024-EX ●型號規格（代碼）      代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。   ●工作電源      電源接線：獨立的接線端子13－，14＋，可帶電拔插      電源電壓：20~35VDC      余波Wpp：＜5％      電流損耗：約35mA（繼電器輸出閉合時）      電源指示：得電時LED燈亮：綠色 ●輸入回路（安全區）      輸入開關類型：適合開關觸點；晶體管或邏輯驅動器       輸入通道：端子11－，12＋接線（參見端子接線圖）      電流信號：≤1mA/24V      開關延時：≤2s ●輸出回路（Exia IIC危險區）      單路通道輸出：0～25V邏輯信號      輸出通道端子連接：端子1－、2＋ 接線      輸出等效回路圖示：     輸出 te性曲線圖示：     最小輸出電壓：45mA時，12V     最i大輸出電壓：25V     電流限制：45mA

●輸入/輸出 te性       如果輸入開關閉合，晶體管導通或端子11和12之間電壓<1.4V      如果輸入開關斷開，晶體管不導通或端子11和12之間電壓>4.5V       輸出導通，LED黃色燈亮（反相時，則不導通，LED黃色燈滅）；        輸出不導通，LED黃色燈不亮（反相時，則導通，LED黃色燈亮） ●反相設置（用戶可選） ●隔離性能       絕緣電阻：≥100MΩ/500VDC（AC）       隔li能力：1500VAC/1分鐘50Hz       安全區與危險區之間間隔離電壓：250VAC       抗電磁兼容性：符合IEC61000相關抗電磁標準 ●環境參數       工作溫度：0～＋60℃       儲運溫度：－20～＋80℃       環境濕度：5～＋95％RH（無冷凝） ●結構及外形尺寸       結構：卡裝式模塊化表芯ABS材質機殼拔插式端子       外形尺寸： W16×H116×D110（mm），參見外形尺寸圖       整機重量：約110g ●安全防爆認證參數       整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求      防爆等極標志：[Exia]IIC      安全認證參數：Um:250V;Uo:25V;Io:147mA                                  Ro:180Ω;Lo:1.5mH;Co:0.083μF

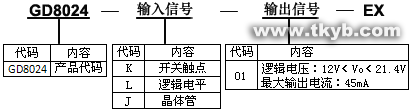

四、型號選擇

訂貨須知：
     1. 參照選型舉例，正確規范書寫訂貨型號代碼。
     2. 若不選擇代碼，則被認同是下列   舉例 1  的訂貨組合方式。
          舉例 1：   輸        入： 開關觸點
                            輸         出：0～25V 邏輯信號
                            訂貨代碼為：GD8024-K-01-EX
          舉例 2：   輸         入： 邏輯電平
                            輸         出：0～25V邏輯信號
                            訂貨代碼為：GD8024-L-01-EX
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔li轉換：信號一入二出。
       2. 適用于連接至現場的設備：二線制或三線制非變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. an全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
