GD8053-EX直流信號輸入 隔離式安全柵（一入二出）

一、 特性
      ● 將危險現場的各種本安設備的直流信號輸入。
      ● 標準模擬信號電隔離。
      ● 線性化轉換輸出，可選擇4～20mA或1～5V信號以及其它所需的直流信號。
      ● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
      ● 帶有工作電源指示燈。
      ● 單通道，一路輸入，分配隔li成兩路輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN 導軌卡式安裝。
二、描述
      ①GD8053-EX直流信號輸入 隔離式安全柵，是對連接到危險場合的直流信號輸入，經安全柵隔離限能處理，轉換分配成兩路成標準過程信號輸出至安全區的控制系統或其它儀表。
      ②本 隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8053-EX ●型號規格（代碼）     代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。 ●工作電源       電源接線：獨立的接線端子13－，14＋，可帶電拔插     電源電壓：20~35VDC     余波Wpp：＜5％     電流損耗：約80mA     電源指示：得電時LED燈亮；綠色 ●輸入回路（Exia IIC危險區）     輸入通道：端子1－，2＋接線（參見端子接線圖）     電流信號：4～20mA；0～20mA；或指定電流量程     電壓信號：1～5V；0～5V；0～10V；或指定電壓量程     輸入阻抗：內置輸入電阻50Ω ●輸出回路（安全區）     兩路通道隔離輸出     di一路輸出通道：端子10,11,12接線（參見端子接線圖）      第二路輸出通道：端子7,8,9  接線（參見端子接線圖）     輸出電流：4～20mA；0～20mA；或指定電流量程     電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）     輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程     電壓輸出阻抗：內置輸出電阻250Ω

準精度：±0.1%FS     溫度漂移：±0.015%/℃     響應時間：≤1s（0 → 90%）     穩定時間：≤3s     電源電壓變動影響：±0.1%（允許電壓范圍）     負載電阻變化影響：±0.1%/250Ω     通道隔離：輸入－輸出1－輸出2－電源之間隔離     絕緣電阻：≥100MΩ/500V DC（AC）     隔離能力：1500VAC/1 分鐘50Hz    安全區與危險區     之間間隔離電壓：250VAC     抗電磁兼容性：符合IEC61000相關抗電磁標準 ●環境參數     工作溫度：0～＋60℃     儲運溫度：－20～＋80℃      環境濕度：5～＋95％RH（無冷凝）  ●結構及外形尺寸      結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子      外形尺寸:W16×H116×D110(mm),參見外形尺寸圖      整機重量：約115g ●安全防爆認證參數：整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求      防爆等級標志：[Exia]IIC      安全認證參數:Um:250V;Uo:28V;Io:93mA                    Ro:300Ω;Lo:1.5mH;Co:0.083μF

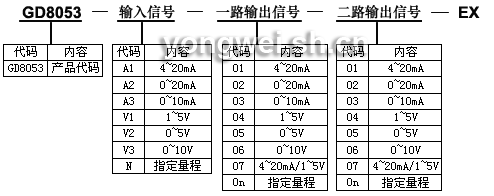

四、型號選擇

訂貨須知
        1.  參照選型舉例，正確規范書寫訂貨型號代碼。
        2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
        3.  在di一輸出通道、第二輸出通道中選擇電流或電壓輸出時，因許負載電阻的關系，請將電流輸出設定為第一路通道輸出。
            舉例1     輸         入：4～20mA
                           輸         出：1路 4～20mA；2 路 4～20mA
                           訂貨代碼為：GD8053-A1-01-01-EX
            舉例2     輸         入：4～20mA
                           輸         出：1路 4～20mA；2路 1～5V
                           訂貨代碼為：GD8053-A1-01-04-EX
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝，以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換：信號一入二出。
       2. 適用于連接至現場的設備：二線制或三線制非變送器，有源電流信號。
       3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

●  外形尺寸
          寬（厚）×  高  ×  深＝16×116×110（mm）

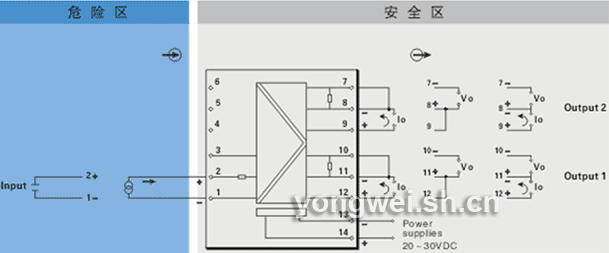

六、端子接線圖
      ●  端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm²的多束或單股電纜。
