DX100/DX200彩色網絡記錄儀



一、網絡功能
　　通過標準配備Ethernet（10BASE­T）接口，可以立即接入已有的LAN / WAN網絡
　　提供E-mail，WWW瀏覽器監測，FTP文件傳輸等網絡功能
　　實現橫河電機提出的“Field • Contents on the Web”

二、豐富多彩的顯示功能
　　DX100采用5.5″ 寬視角 / 高分辨率TFT彩色液晶顯示器
　　DX200采用10.4″ 寬視角 / 高分辨率TFT彩色液晶顯示器
　　除曲線顯示外，還有棒圖顯示，數字顯示以及總覽顯示等

三、靈活的存儲功能
　　外部存儲媒體除3.5″軟盤（1.44MB）外，還有ATA快閃存儲卡（最大440MB）和Zip磁盤（100MB）
　　通過多種文件格式和觸發功能，可以保存所需數據
　　由于不采用記錄紙和墨水等，提高效率，減少運行成本

四、高可靠性
　　內部存儲器采用不需要后備電池的快閃存儲芯片
　　使用網絡后可以進行大量的數據通訊，在計算機進行數據備分
　　前面板符合防塵防滴的IEC 529-IP65及NEMA No.250 TYPE 4* 標準

五、網絡集成（應用軟件）
　　YOKOGAWA提供的應用軟件將DX系列與網絡環境高度集成
　　除對DX進行的設定外，還可方便地通過網絡進行遠程監測，文件傳輸或數據采集等系統
　　通過DAQOPC接口軟件包，可以提供開放網絡，適時提供網絡系統的解決方案
* 除著水試驗外
　　隨著企業追求“削減TCO”，“改善效率”以及“品質管理”……這些理念的增加，決策所需的“情報”也日漸增加。要「監測」，「記錄」現場數據，以前主要使用工業用記錄儀。但是，要從紛繁復雜的“情報”海洋中找出某一 特定情況下的準確情報，需要記錄儀本身化，也就是具有高度的情報處理 / 通信能力。
　　「DAQSTATION」DX系列是記錄儀行業先驅YOKOGAWA面向IT時代所提出的性能先 的數據采集站。
　　現在，多種數據情報通過網絡在全世界范圍內傳遞、交換�！窪AQSTATION」好比是您的大門，甚至可以將現場收集到的「溫度」、「壓力」等多種數據變成更具附加值的“情報”傳送到您的辦公室。
　　Field：將用戶所需的多種現場情報
　　Content：通過測試技術，轉換成有用的數據
　　On the Web：借助于網絡接收到該數據，協助您創造附加價值。

標準配備Ethernet
　　「DAQSTATION」DX系列標準配備Ethernet接口（10BASE-T）�？梢院芊奖愕亟尤胍延械木W絡，即使打算將來建立網絡系統時，現在也可以使用。
　　在DAQSTATION中有LAN / WAN和Internet中使用的標準協議「TCP / IP」，因 特網E-mail發送使用的「SMTP」，WWW瀏覽器進行遠程監控的「HTTP」協議，用于文件傳輸的「FTP客戶 / 服務器」功能，接入網絡后可以立即充分使用DX系列的多種網絡功能。

■用E-mail通知DX的報警情報，指定時間瞬時值。 DX通過E-mail發送報警信息，指定時間瞬時值，報表數據，停電情報等。 通過因特網，E-mail可以發送到世界各地。 如果手機終端帶因特網的E-mail服務，則在異地可以接收DX的E-mail。
■通過WWW瀏覽器顯示DX畫面 在Internet Explorer等通用瀏覽器上可以顯示DX畫面。除DX顯示畫面，還可顯示整個通道的瞬時值，報警情報等。并且還可以通過瀏覽器畫面向DX設定信息。通過DX的Web服務器功能可以實現遠程監控、廣域監控。
■通過FTP進行DX數據的文件傳輸 通過DX的FTP客戶功能，可以將保存在DX內部存儲器中的數據文件定期自動傳送到FTP服務器�？梢栽O定主 / 從2臺服務器，一旦主服務器發生故障，則文件自動傳輸到從服務器。 通過FTP服務器功能，客戶機可以讀取插入DX的外部存儲媒體中保存的數據文件。使用通常的FTP客戶工具，可以讀取文件。 通過DX的FTP客戶功能，可以實現使用文件服務器的數據的集中管理（文件服務器功能）。

串行通信
　　通過選擇串行通信附加規格，DX系列可以配備RS-232或RS-422-A / 485串行通信接口。

■串行通信 如果使用RS422-A / 485端口，在一臺主機上zui多可連接32臺。

■Modbus通信
　　支持Modbus協議（RTU主機 / 從機），所以也容易接入使用Modbus協議的系統。

Modbus主機功能 　 通過Modbus主機功能，可以用DX讀取、顯示、記錄從機儀器的數據。 通過Modbus通信與DARWIN連接 　 可將數據采集器DARWIN系列的測量 / 運算數據輸入DX的運算通道進行顯示記錄。如果與DARWIN系列的測量 / 運算通道同時使用，可以擴展DX系列的輸入。 　 需要通信模塊DT300-31 / S6。通道數DARWIN系列的動作條件，請參見DT300-31 / S6的一般規格書。

通過Modbus通信與從機儀器連接 　　使用Modbus通信的儀器其數據可以以數據方式輸入DX的運算通道進行顯示記錄。 　　例如：保存電力監測儀的累計電量，指示調節儀的設定值、測量值等可以在DX中顯示。 　　并且，這些數據可以用于DX的網絡功能輸出。 　 關于Modbus從機儀器設備的運行要求，請參見其規格說明。

Modbus從機功能
　 主機系統可以讀出DX的寄存器值。也可以通過主機系統寫入寄存器的數據，在DX上進行顯示、記錄。
　　我們所期待的21世紀儀器儀表設備雙向數據通信協議FOUNDATIONTM Fieldbus，在全世界由DAQSTATION率先得到支持

FOUNDATIONTM Fieldbus ◆減少接線 現場總線以多點方式實現與多變量儀器儀表的雙向數據通信，減少了電纜數量，降低成本和減少維護時間。 ◆現場控制 控制系統和現場儀器儀表之間可進行通信，現場總線還能使現場儀器儀表之間進行通信。因此，可將復雜的控制功能，在一部分分散在現場的儀器儀表中得到解決。 ◆通用性 如果是現場總線，可在您的網絡中接入以前從未接入過的多種新儀器儀表。因眾多廠家支持世界標準FOUNDATION Fieldbus協議，所以儀器儀表或系統之間互容。

DAQSTATION實現 通過選擇FOUNDATION Fieldbus附加功能，進行DX系列現場總線連接。 ■向現場總線主系統發送DX測量值 　 DX裝有AI功能模塊（8塊，每個通道1塊），MAI功能塊（8通道共用1塊）。 　 將DX正在測量的模塊數據以數據方式傳送到現場總線、現場總線主系統。 　 這樣，利用現有導線，模擬輸出設備的現場總線就可以實現了。

顯示及操作
　　DX100采用5.5″ 型（QVGA），DX200采用10.4″ 型（VGA）的寬視角TFT彩色液晶顯示器。對于顯示內容，我們設法便于您觀看必要的情報，并將其進行靈活多樣的顯示。在操作上，將多種設定用的設定鍵和平時操作用的操作鍵分開，在實現優良的操作性的同時也防止誤操作。并且，設定鍵的蓋板可拆卸，即使將其取掉，也滿足防塵 / 防滴規格（IP65 / NEMA NO.250 TYPE4標準）。

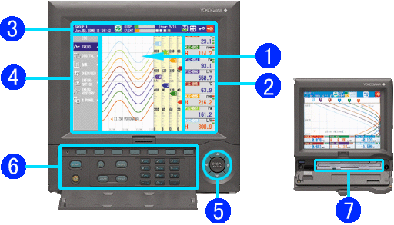

■顯示及操作部分

DX200　　　　　　　　　　　　　　　DX100

1.曲線顯示部分
　　在曲線顯示的同時也顯示通道的標尺值、工程單位以及任意信息，可切換曲線顯示的方向（縱向/橫向），背景色（白色 / 黑色）。還可以進行標尺顯示。
2.數字顯示部分
　　在測量值數字顯示的同時，也顯示通道 / 標志、工程單位以及各通道的報警狀態。
3.DX狀態顯示部分
　　顯示DX的運動狀況。
4.顯示方式菜單
　　按操作鍵中的「DISP」鍵，彈出顯示方式菜單。按方向鍵選擇顯示方式。
5.操作鍵
　　主要在通常操作時（運行方式下），用于切換顯示方式等。設定時也用作光標移動鍵。
6.設定鍵
　　由軟鍵，START / STOP鍵和數字鍵（僅DX200）等組成，主要用于DX的不同設定使用（通常蓋板只是關閉狀態）。
7.外部存儲媒體驅動器
　　插入用于保存數據的存儲媒體（3.5″ 軟盤，ATA快閃存儲卡或Zip磁盤）。在訂購DX系列時可選擇其中一種。在日常操作中，為確保媒體和驅動器的可靠性，驅動器有滿足防塵防滴的蓋板保護。
■其它顯示方式

棒圖顯示 在棒圖顯示方式中可選擇垂直或水平方向顯示		大型數字顯示 大型數字顯示方式中顯示數字測量值，通道號，標記，工程單位和報警狀態		歷史曲線顯示 顯示存儲在內存中的歷史數據，從總覽顯示中可選擇所需的區域，并跳到歷史曲線顯示
四畫面顯示 四畫面顯示方式將顯示屏分成四個畫面，可對每個畫面選擇顯示方式		總覽顯示 總覽顯示方式可監測通道的測量值，通道號/標記，工程單位和報警狀態		一覽顯示 一覽顯示方式顯示報警一覽，信息一覽，存儲一覽或外部存儲媒體信息

■快速尋找歷史記錄
　　·從傳統記錄的記錄紙中尋找 特定數據很費時，效率低…相反地，DX系列能快速地從報警或信息一覽中檢索顯示所需的數據。
■多種顯示方式
　　·用戶通常使用不同的顯示方式來顯示不同類型的數據。有時曲線顯示是好的，而有時又需要棒圖顯示。

　　DX系列提供多種顯示方式，包括曲線顯示、棒圖顯示和大型數字顯示等。您可以在實際應用中選擇理想的顯示方式監測數據。DX200還有4畫面顯示 te點，可以對四個不同區域以不同的顯示方式組合進行顯示。

存儲功能
　　DAQSTATION DX系列具有多種記錄選擇，可以有效地僅記錄所需的數據，大幅提高記錄數據的后續處理效率。
　 DX系列配有3.5″ 軟盤，ATA快閃存儲卡和Zip磁盤，在自動記錄系統中能夠進行長時間的數據記錄。
DAQSTATION的記錄方式

■記錄方式 　 存入DX系列內部存儲器中的數據（1.2MB存儲空間），可以自動或手動方式保存數據文件到外部存儲媒體。內部存儲器采用不需后備電池的快閃存儲器。這樣在意外斷電時不會丟失存儲的數據。

（手動保存方式） 　 手動保存時 ，如果在驅動器中插入媒體，則保存在內存的數據就存儲到外部存儲媒體中。這種方式對需要在軟盤上存儲一部分相關數據以便快速查詢時有效。

（自動保存方式） 　 在自動方式中，數據以一定周期存儲到預先插入驅動器的外部存儲媒體上。這種記錄方式使用ATA快閃存儲卡或Zip盤，在自動記錄系統中能夠進行長時間的數據記錄。

數據文件

■數據文件 　 DX系列的測量數據有顯示數據文件或事件文件。這兩種文件格式，為記錄數據提供了靈活性。 顯示數據文件---記錄長期趨勢 　 顯示數據文件包含波形顯示數據。波形顯示實時更新，測量區間的最大值和最小值寫入顯示數據文件（圖1）。	以下給出了波形顯示更新周期（每個時間軸的時間）、數據保存間隔和數據保存周期。 顯示更新率(min/div) 1分鐘 5分鐘 20分 鐘 30分 鐘 60分 鐘 240 分鐘 保存周期(秒) 2秒 10秒 40 秒 60 秒 120秒 480秒 采樣時間 約27小時 約5天 約23天 約34天 約69天 約27天
	事件文件— 詳細分析時使用數據 在指定的數據保存周期內保存所有的數據。 兩種文件類型可單獨使用或結合使用： 1 僅顯示數據文件 2 僅事件數據文件 3 顯示數據文件 + 事件數據文件

觸發功能

事件文件以觸發功能提供了檢測和分析異常數據的強大工具，還可設置預觸發，使觸發前后的數據都能分析。（圖2）

應用實例
　　現在您已經了解了DX系列的某些功能，可能對應用中如何使用有些疑問。以下提供一些應用實例，會給您一些幫助。

連續記錄 強調“連續”連續記錄功能的重要性： ·24小時運行的工廠需要不間斷地監測和記錄數據。 ·需要在遙遠的地方保持記錄水壩的水位，一般情況下又不需要去那個地方。 怎么辦？在這種情況下，測量數據可使用大容量存儲媒體，如ATA快閃存儲卡或Zip磁盤以自動方式保存。在DX的驅動器中插入媒體，然后簡單地按開始鍵即可進行長期、連續的記錄，不用擔心出現傳統有紙記錄儀的墨水用完或更換記錄紙的現象。DX106（6通道、無運算、30分鐘/格的顯示更新周期（數據保存周期為60秒）），使用20MB快閃存儲卡，顯示數據文件連續記錄數據的時間為一年或更長。

同時記錄長期數據和詳細數據 同時記錄長期數據和詳細數據功能的重要性： ·需要一天24小時連續記錄渦輪軸的溫度，同時對一天兩次在渦輪啟動和停止時的溫度需要詳細分析。 結合顯示數據文件和事件文件使用而不需要兩臺記錄儀。用顯示數據文件進行連續記錄，通過觸發用事件文件記錄渦輪啟動和停止時的溫度。（圖3）

jin記錄所需數據 ·只需記錄從早上到達現場至晚上離開之間的數據。 ·需要收集一個簡單過程的實驗數據（剛開始不久就結束的記錄過程）。 DX系列的記錄開始和結束按鈕讓您記錄所需的數據。對于需要長時間記錄的數據，使用ATA快閃存儲卡或Zip磁盤用自動方式保存。每次記錄過程停止，一個新文件就保存在存儲媒體上。如果不需要長時間記錄，可用手動方式將數據保存到軟盤上以便分析。 捕捉異常數據 捕捉異常數據功能的重要性： ·需檢測和記錄異常情況下的數據，以便在PC機上詳細分析。 DX系列的觸發功能和事件文件功能對此很有用。觸發功能簡單易行，只需指定觸發條件和數據長度（采樣時間）。例如，設定報警為觸發條件和設定數據長度（采樣時間）為10分鐘，每次報警發生可建立一個10分鐘的事件文件。DX系列還有預觸發功能，可記錄和分析觸發前的數據。

與食品和藥品有關的測量值批處理文件記錄 批處理文件記錄功能的重要性： ·需要記錄一批處理過程，包含每批處理文件的批次號碼和注釋： 附加規格的批處理功能允許增加批次號碼（文本字符串為16個字符后加4位系列號）和注釋（文本字符串為3行，每行32個字符）寫入每個批處理文件。在PC機上打開數據文件可觀看到這些信息。 自動創建報表 自動創建報表功能的重要性： ·需要記錄數據的日報和月報，但不想通過查閱記錄紙上的數據而陷入手工制作報表的困難中。 附加規格的運算功能使DX系列自動產生測量數據的報表。DX系列能夠創建每小時、每天、每周、每天 + 每周和每天 + 每月格式的報表。在報表中能計算出指定時間間隔的平均值、最大值、最小值和累積值。DX系列創建和保存的報表數據能夠在PC機上打開和處理，提高了報表的有效性。

重要數據
　　毫不夸張地說，DAQATATION的可靠性就是數據的可靠性。畢竟您關心的是數據。YOKOGAWA的目標是向您提供高的可靠性，不會丟失測量數據。
斷電時保護數據

DX系列使用快閃存儲器作為內存存儲測量數據�？扉W存儲器是一種不易丟失的存儲器且不需要后備電池。即使斷電也不會丟失存儲數據。

數據保密

DX系列用二進制式保存測量數據（顯示數據和事件數據）。二進制數據有很高的保密性。如果二進制數據被更改，當您在打開文件時將出現一條通知信息作為報警。另一 特點是保護DX系列非授權訪問的注冊功能。這個功能只允許注冊用戶訪問DX系列記錄儀。

數據備份
DX系列的測量數據開始是保存到內部快閃存儲器中，然后定期（自動方式）或在驅動器中插入媒體（手動方式）時傳輸到可移動存儲媒體。因此，即使您的可移動存儲媒體被毀壞，大部分當前測量數據仍保存在DX系列的內存里。您可使用FTP客戶功能定期地傳輸數據文件給文件服務器，增強數據備份的安全性。

可靠的硬件
　　在1951年率先推出ER電子平衡式記錄儀以來的半個世紀，YOKOGAWA在全世界銷售了一百多
萬臺工業記錄儀。DAQSTATION DX系列匯聚了YOKOGAWA作為記錄儀制造商發展了多年的專
業技術而形成的高可靠性技術。
防塵和防滴前面板（符合IP65）

YOKOGAWA設計的DX系列能適應惡劣環境條件。前面板是防塵、防水設計，符合IEC529-IP65標準。這些設計為記錄儀的內部部件和可移動存儲媒體驅動器提供了很好的保護。符合IP65意味著前面板適應惡劣環境的要求，如完全的防塵保護（內部部件）在記錄儀被水蒸汽噴射時能正常使用。DX系列在如此環境條件下的專業性能已被惡劣環境測試所證明。

高質量的部件

·高耐壓固態繼電器 DX系列使用YOKOGAWA開發的高耐壓固態繼電器作為掃描器使用，用以切換輸入信號。這種繼電器由高耐壓（1500VDC）、低漏電流（3nA）的MOSFET和電壓輸出的光耦合器構成。實現了高速掃描（DX230：30通道 / 秒）和掃描器的長壽命、無噪音。 ·輸入通道間隔li DX系列型號的DC電壓和熱電偶輸入是通道隔離的（RTD輸入通道隔離在某些型號是附加功能）。通道輸入隔離的高共模抑制比 特性確保在廣闊領域的穩定的測量值。 ·M4螺釘輸入端子 輸入端子是所有測量信號進入記錄儀的“入口”。它的可靠性決定數據采集的穩定性。DX系列記錄儀都采用堅固的M4螺釘輸入端子。 ·符合安全標準和EMC標準 DX系列符合的國際安全和電磁兼容（EMC）標準規格。同時DX系列也符合CE標準。 an全標準：CSA22.2 No. 1010.1（CSA NRTL / C）認證 符合EN61010-1 EMC標準：符合EN55011 1組，A級（EMI） 符合EN50082-2（合格）

應用軟件
　　應用軟件再現和處理DX系列保存的數據，方便使用DX的網絡功能，可以說是DAQSTATION記錄儀整體的一部分。它幫您將DX系列和PC，以及網絡集成為一體。
