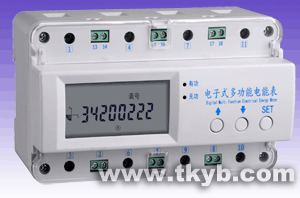

DTSD3366D型導軌式三相四線電子式多功能電能表

1、用途和適用范圍
　　DTSD3366D型三相四線電子式多功能電能表是我公司在借鑒十多年電力監測儀及精密儀表互感器的設計開發及大量現場運行經驗，設計的新型多功能電能表，具有精度高、穩定性好、布局合理、實用性強、功能強大、操作方便等 te點，可準確、快捷地測量三相電流、電壓、有功功率（電能）、無功功率（電能）、頻率、功率因數等參數。各項參數指標符合GB/T 17215.321-2008、GB/T 17215.323-2008、DL/T 614-2007等guo家標準以及行業標準，其通訊符合DL/T 645-2007的要求。

2、主要參數(具體以產品面板參數為準)
　　參比電壓(Un)：3×220V/380V
　　工作電壓：0.8Un~1.1Un
　　ji限工作電壓： 0.7Un~1.2Un
　　電流測量范圍：1.5(6)A、5(40)A、10（60）A、20（80）A
　　工作溫度： -25℃~55℃
　　ji限工作溫度： -40℃~70℃
　　運輸及儲存溫度：-40℃~70℃
　　相對濕度： 0~95％，無凝露
　　啟動：符合GB/T 17215.321-2008以及GB/T 17215.323-2008要求。
　　功耗：電壓線路功耗：≤1.5W(或6VA)
　　電流線路功耗：≤1VA
　　潛動：電壓回路加額定電壓的115％，電流線路無電流，儀表測試輸出不產生多余一個脈沖
　　脈沖常數：6400/1600/800/400imp/kWh ( kvarh )（見產品銘牌）
　　精度等ji：有功:0.5S、1.0ji ;無功: 1.0、2.0ji
　　輔助電源：常規產品不需外加輔助電源，采用測量回路電源，如需輔助電源可根據客戶要求定制。

3、通訊接口
　　本儀表配置有一個RS485通訊接口。RS485通訊波 te率為1200bps、2400bps、4800bps、9600bps、19200bps可設。通過RS485接口，可與PC機完成編程參數設置和抄讀數據。
　　出廠默認波 te率為1200bps。

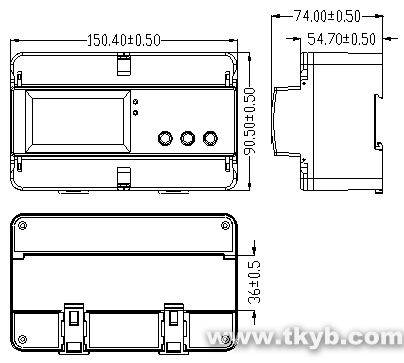

4、外形及接線圖

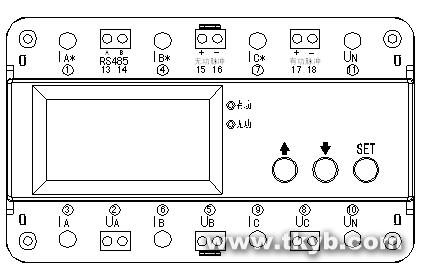

5、輔助端子接線圖

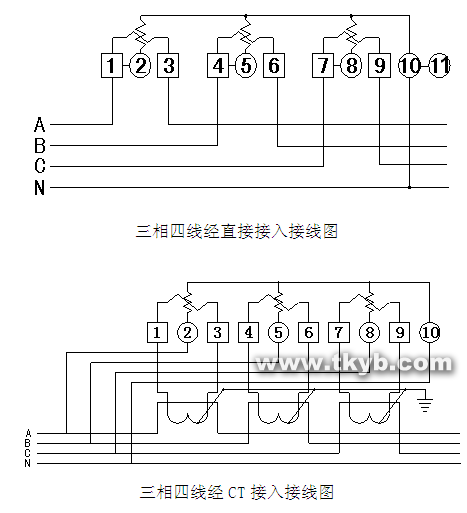

６、接線圖
