YW-AMRS的自動抄表系統自動抄表系統

一、概述
　　YW-AMRS自動抄表系統是以計算機及網絡技術為基礎，采用目前普遍使用的基于485通訊的底層數據采集方式，解決電能計量管理問題。
　　本系統是為需要采用集中抄表的供電企業、企業用戶等提供完整的用電管理解決方案。
　　抄表系統的數據采集采用485總線結構，具有施工簡便數據傳輸速率高，可靠穩定等許多優點。系統主站到集線器可以采用多種信道實現通信，比如電話網(PSTN)、局域網LAN、GSM/GPRS和其它符臺RS-232標準的設備或信道．其中利用局域網和GPRS可以建立互聯網的工作方式，系統王站可以通過Internet實現遠程抄表。
二、抄表系統適用標準
　　DL/T698-1999《低壓電力用戶集中抄表系統技術條件》
　　DL/T645-1997《多功能電能表通信規約》
　　DL/T533-1997《無線電負荷控制雙向終端技shu條件》
　　DL/T721-2000《配電網自動化系統遠方終端》
三、抄表系統構成

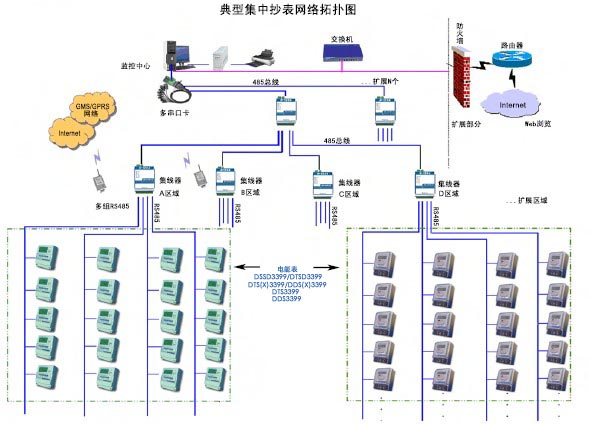

　　如上圖所示，整個抄表系統由抄表主站系統、網絡集線器、抄表機和電能表等部分構成。
　　根據客戶的實際情況，采用分區管理模式，抄表指令由主站系統發出。在每個區域中集線器采集數據后與上層系統通訊，集線器分上行與下行通信兩種，下行通訊為電能表與集線器之間的通訊，上行通訊為集線器與主站系統的通訊，集線器與主站系統之間通訊，可根據現場實際情況采用電話撥號、GPRS/GSM、TCP/IP網絡等通信信道。針對用戶局域網有數據共享要求的用戶，可采用WEB方式發布相關數據信息，采用an全的通道與措施，使獲得授權的用戶可以訪問采集到的抄表數據。
四、主站系統功能模塊
　　抄表主站是自動抄表系統的管理中心，負責整個系統的電能信息采集、用電管理以及數據應用等。本系統方便應用擴展，可根據具體需要，將自動抄表系統與計費收費系統、用電信息發布系統、用電信息查詢系統等進行數據共享。
  1)抄收功能
     按照主站系統預先設定的抄收周期和時間，通過集線器自動地讀取計量儀表（電能表）的計量數據和狀態信息。
  2)設置功能
     設置電力用戶電能表的設備地址、用戶信息等，在線修改用戶異動信息，修改區域信息與表計信息等。
  3)遠程控制功能
     自動進行系統自檢，發現設備（包括通信）異常記錄事項并報警，記錄連續不用電的用戶，并具有遠程控制功能（需終端用戶電能表功能支持，例如拉閘、上閘、竊電報警等）。
  4)計量數據凍結功能
     通過集線器向485信道實時發送廣播凍結命令，實現指定時問用戶計量儀表的計量數據凍結的功能。
  5)統計分析功能
     統計分析用戶的用電負荷曲線：根據指定的條件對用戶、區域電量情況進行對比分析：計算區域日、月、年線損：做用電水平、異常用電、故障信息等統計。
  6)打印報表、收費功能
     系統根據用戶的實際抄表情況，自動生成相關抄表報表，如月結算報表、建立用戶賬戶信息，可支持預付費管理，對用戶繳費、欠費等情況進行有效地管理。
五、演示軟件

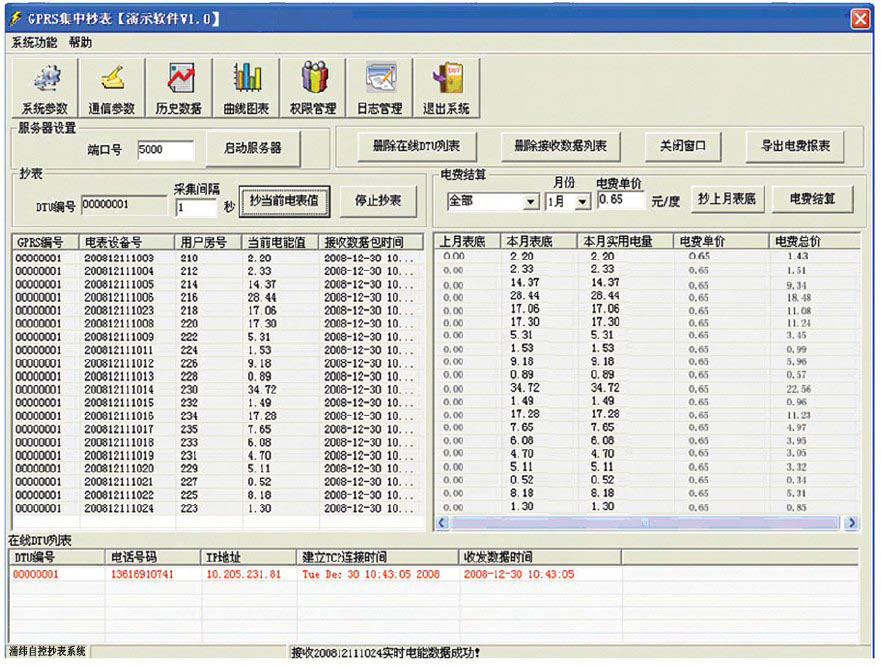

　　1)抄表系統截圖

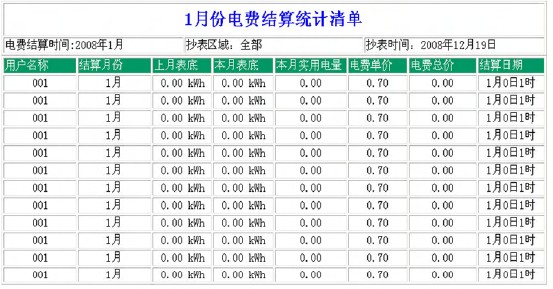

　　2)電費結算清單

六、手持抄表機
　　抄表機是一種手持?jǐn)?shù)據終端設備，用紅外通信方式實現數據交換，使用方便�？梢灾苯幼x取電能表中存儲的數據信息，并且可以對電能儀表做現場維護：
　　◆采用紅外線方式（非接觸式）與采集終端和遠方單元通信，可以設置、修正、核對地址碼、表常數、窗口值和表個數等參數；
　　◆通過串口與集線器通信，當用戶不設置主站，或者集線器處無法建立上行信道時，于持抄表機可以代替主站的部分功能；
　　◆通過串口將數據下載給主站計算機；
　　◆其它數據處理功能。

手持抄表機
