電接點雙金屬溫度計

1、應用
　　電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警�？梢灾苯訙y(cè)量生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。

2、 特點
　　現場顯示溫度，直觀方便；
　　具有自動切斷電源和報警功能；
　　性能穩定，使用壽命長；
　　多種結構形式，可適用不同要求

3、工作原理
　　電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。

4、主要參數
　　產品執行標準：JB/T8803-1998、GB3836-83
　　標度盤公稱直徑：100
　　精度等級：1.0、1.5
　　熱響應時間：≤40s
　　防護等級：IP55

5、電氣參數

額定功率（VA）	zui高工作電壓（V）	zui大允許電流（A）
10	220VAC	0．7A
	24VDC

6、絕緣電阻

額定電壓	直流試驗電壓（DC）	絕緣電阻
24VDC	100	7
220VAC	500	20

　　正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
　　設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
　　切換差：切換差誤差應不超過基本誤差限的1．5倍。

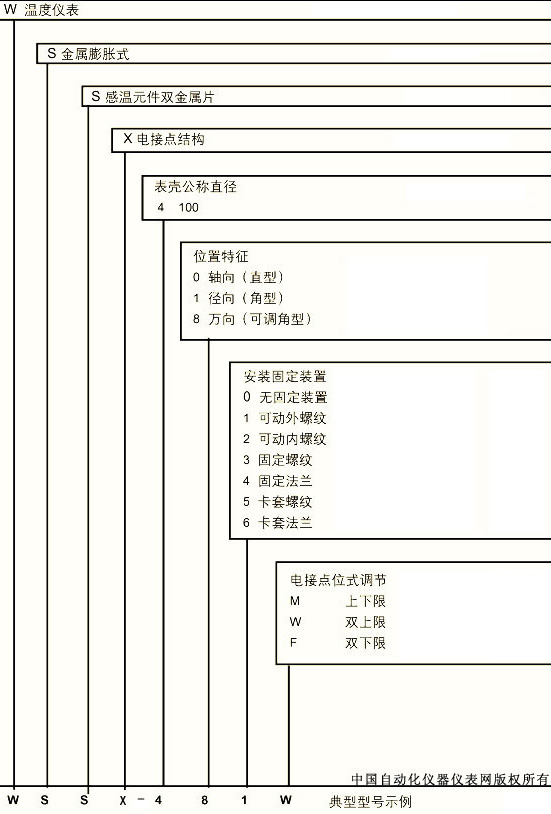

7、型號命名方法

8、型號及規格

型 號	測溫范圍℃	精度等ji	保護管材料	規 格  L(mm)	安裝固定裝置
WSSX-400	-40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	無固定裝置
WSSX-410
WSSX-480
WSSX-401					可動外螺紋
WSSX-411
WSSX-481
WSSX-402					可動內螺紋
WSSX-412
WSSX-482
WSSX-403					固定螺紋
WSSX-413
WSSX-483
WSSX-404					固定法蘭
WSSX-414
WSSX-484
WSSX-405					卡套螺紋
WSSX-415
WSSX-485
WSSX-406					卡套法蘭
WSSX-416
WSSX-486

注：其他形式可根據協議訂貨；

9、電接點接線方式(圖)
