  YWT903-M系列表是一款集測量、監控、LCD顯示、數字通信于一體的多功能測控儀；其內部采用高精度計量芯片進行計量，保障產品精度；該系列電力測控儀適用于配電系統的電壓、電流、功率等參數測量，變比可編程，可選配開關量輸入輸出，外觀美觀，結構緊湊�？山尤腚娏ΡO(jiān)控系統、能源管理系統，實現遠程數據監測。可廣fan應用于建筑、電力系統、低壓配電、工業自動化、能源管理系統及自動化等領域。

二、功能 te點(可測量如下參數):

● 各相電流；         ● 各相及系統功率因數；

● 各相相電壓；        ● 電網頻率；

● 各相及總有功功率；     ● 正向、反向、組合有功電能；

● 各相及總無功功率；     ● 四象限無功、組合無功 1、組合無功 2 電能；

● 各相及總視在功率；     ● 2 路開關量檢測，2 路繼電器輸出(選配功能)；

● 電壓、電流 2~31 次諧波；

三、技shu指標（以下參數均以銘牌標注為準）：

• 測量類型 測量： 適用于 3 相 4 線，3 相 3 線電網 電壓(真有效值) 測量范圍： AC20~400V PT 變比： 1~5000 輸入功耗： <0.2VA 連續過載： 600V 電流(真有效值) 測量范圍(根據實際出貨為準)： AC0.05A~6A CT 變比： 1~5000 輸入功耗： <0.5VA 頻率 測量范圍： 45Hz~65Hz 功率因數 測量范圍： -1.0~1.0 開關量（選配功能） 4DI： 光耦隔li\無源接點 2DO： 常開 接點容量： AC250V，5A（阻性）； DC30V，5A 控制方式： 遙控或自控 輸出方式： 電平或脈沖輸出，默認電平輸出 型號說明 YWT903-M1： 三相全電量+RS485 YWT903-M4： 三相全電量+RS485+4DI YWT903-M5： 三相全電量+RS485+4DI+2DO 電磁兼容 1.2/50-8/20us 浪涌： 電壓/電流/電源/DO：4kV                                      DI輸入/RS485 端口：1kV 快SU瞬變脈沖串： 通信端口：2kV，其它端口：4kV 靜電放電： 接觸放電：6kV，空氣放電：8kV

  輔助電源： 輔助電源：AC85V~AC265V，50/60Hz or DC100V~DC330V 測量精度 電流： 0.5 ji 相電壓： 0.5 ji(20~300V) 線電壓： 1 ji(30~600V) 功率： 0.5 ji 功率因數： ±0.02（視在功率大于 6W） 頻率： ±0.02Hz (45Hz~65Hz) 電能： 1 ji 絕緣強度 電壓/電流/電源/DO 端口： 2kV（r.m.s），50Hz，1min DI 輸入/RS485 端口： 1kV（r.m.s），50Hz，1min 工作條件 工作溫度： -10℃~50℃ 儲存溫度： -40℃~70℃ 相對濕度： 20％~95％ 通訊 接口： RS-485 地址： 1~247 波 te率： 1200/2400/4800/9600 校驗位： 奇/偶/無 數據位： 8bits 停止位： 1bits 通訊協議： Modbus-RTU

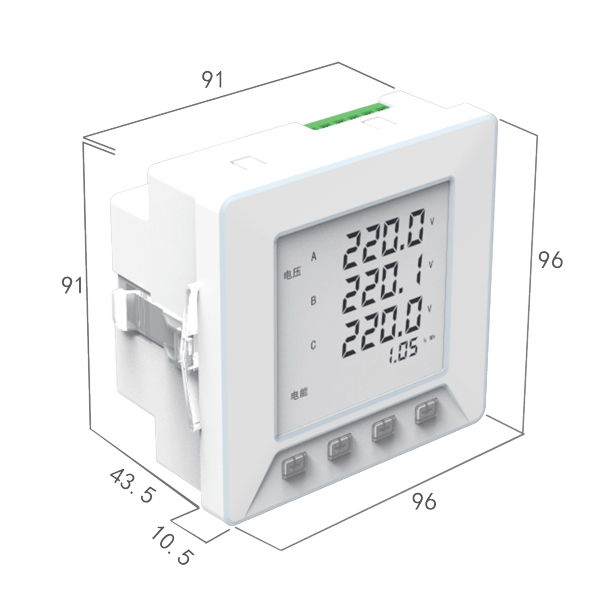

四、產品尺寸圖及接線圖示(單位：mm 公差：±0.5)：

外形尺寸：長*寬*高L*W*H (96±0.5)mm*(96±0.5)mm*(54±0.5)mm 不包含接線端子

底殼尺寸：(89.8±0.5)mm*(89.8±0.5)mm

五、型號說明

安裝現場

儀表在初次安裝時應作好以下工作，以bao證維護盡可能方便。

● PT 的二次側不能短路；

● CT 的二次側不能開路，在斷開 CT 和監控回路連接時，將 CT 的二次側短接；

● 裝置適用于ge種三相系統，請仔細閱讀本章節，以選擇合適的接線方式；

● 接入的電壓，應在裝置的額定電壓范圍以內；

● PT 一次側bixu有斷路器或熔斷器提供保護；

● PT和CT一次側的勵磁將在PT和CT二次側電路產生較大的電壓和電流，所以在安裝儀表時一ding要有bi要的an全措施，

   例如拆下PT的熔斷器、短接CT二次側。
