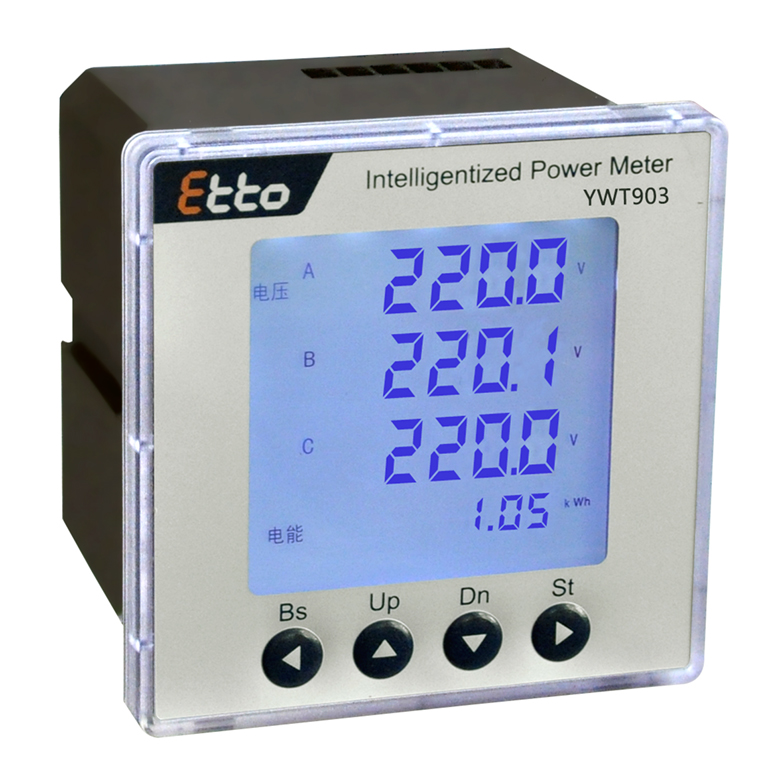

YWT903-E系列電力測控儀

一、概述

YWT903-E系列表是一款集測量、監控、LCD顯示、數字通信于一體的多功能測控儀；其內部采用高精度計量芯片進行計量，保障產品精度；使用ARM內核32位CPU，確保產品運行an全。可廣fan應用于建筑、電力系統、低壓配電、工業自動化、能源管理系統及自動化等領域。

二、功能 te點

實時測量
電流	三相電流、零序電流
相電壓	三相電壓
線電壓	三相線電壓
有功功率	三相有功功率、三相總有功功率
無功功率	三相無功功率、三相總無功功率
視在功率	三相視在功率、三相總視在功率
功率因數	三相功率因素、系統功率因素
頻率	系統頻率
角度	三相電壓與三相電流對應之間夾角、三相電壓夾角、三相電流夾角
負載 te性	分相負載 te性，合相負載 te性（阻性、感性、容性）
電能計量
電能	正向有功、反向有功、組合有功電能計量四象限無功、組合無功1、組合無功2電能計量正向視在、反向視在電能計量
電能質量
諧波	各相電壓2~31次諧波(分次諧波含量、總畸變率) 各相電流2~31次諧波(分次諧波含量、總畸變率)
不平衡率	電壓不平衡率、電流不平衡率
統計
zui大值	三相電流、三相電壓
實時告警Real-time alarm
失壓告警	某相電流大于設定的失壓事件電流觸發下限（默認0A），同時該相電壓低于設定的失壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的失壓事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相失壓）
過壓告警	某相電壓大于設定的設定的過壓事件電壓觸發下限（0V不開啟，默認0V），且持續時間大于設定的過壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過壓）
欠壓告警	某相電壓小于設定的欠壓事件電壓觸發上限（0V不開啟，默認0V），且持續時間大于設定的欠壓事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相欠壓）
斷相告警	當某相電壓低于設定的斷相事件電壓觸發上限（0V不開啟，默認0V），同時該相電流小于設定的斷相事件電流觸發上限（默認0V），且持續時間大于設定的斷相事件判定延時時間（5~60可設，默認60s）。（三相三線情況下不判斷B相斷相）
失流告警	三相中至少有一相負荷電流電流大于失流事件電流觸發下限（默認0A），某相電壓大于設定失流事件電壓觸發下限（默認0V），同時該相電流小于設定的失流事件電流觸發上限值（0A不開啟，默認0A），且持續時間大于設定的失流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相失流）
過流告警	某相負荷電流大于設定的過流事件電流觸發下限（0A不開啟，默認0A），且持續時間大于設定的過流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相過流）
斷流告警	某相電壓大于斷流事件電壓觸發下限（默認0V），同時該相電流小于設定的斷流時間電流觸發上限（0A不開啟，默認0A），且持續時間大于設定的斷流事件判定延時時間（5~60可設，默認60s），（三相三線情況下不判斷B相斷流）
過載告警	在某相功率大于設定的過載事件有功功率觸發下限（0kW不開啟，默認0kW），且持續時間大于設定的過載事件判定延時時間（5~60可設，默認60s），（不判斷功率正負號，三相三線情況不判斷B相功率過載）
總功率因素超下限	總功率因數小于設定的功率因素超下限閥值（0為不啟用，默認0），且持續時間大于設定的功率因素超下限判定延時時間（5~60可設，默認60s），（不判斷功率因素正負號）
系統頻率超下限告警	系統頻率小于設定的系統頻率超下限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s）
系統頻率超上限告警	系統頻率大于設定的系統頻率超上限閥值（0Hz為不啟用，默認0），且持續時間大于設定的系統頻率超下限判定延時時間（5~60可設，默認60s）
DI告警	DI狀態和DI告警ji性一致，且持續時間大于DI告警判定延時時間（1~60可設，默認1s），默認不關聯告警
顯示
實時數據	三相電壓、電流、功率、頻率等電參量顯示有功、無功電能顯示
實時告警	告警信息提示
設備參數	相關設定的參數（通信參數如地址、波 te率、校驗方式和產品信息）
顯示設置	液晶顯示應能在正常操作完成后60S內自動關閉背光顯示
輸入
開關量輸入		2DI或4DI選配（無源接點）
輸出Output
繼電器輸出		2DO選配（可設置遙控或自控）
通訊
RS485		1路RS485接口選配（MODBUS協議）

● 測量參數：

參數	精度	測量范圍
電流	0.5ji	AC0.05A~6A
電壓	0.5ji	AC20V~400V
頻率	±0.02Hz	45Hz~65Hz
功率	0.5ji
功率因數	±0.02（視在功率大于6W)	0~±1.0
電能	0.5Sji、1ji

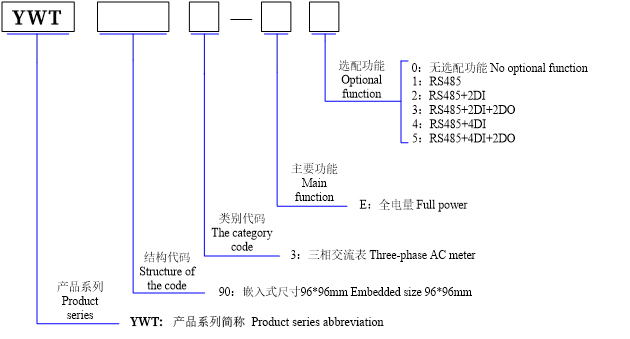

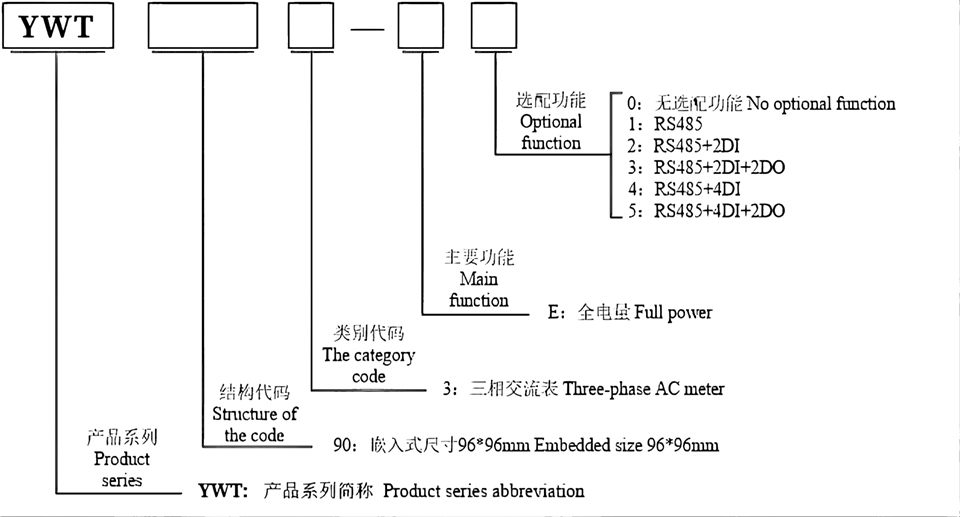

三、型號說明：

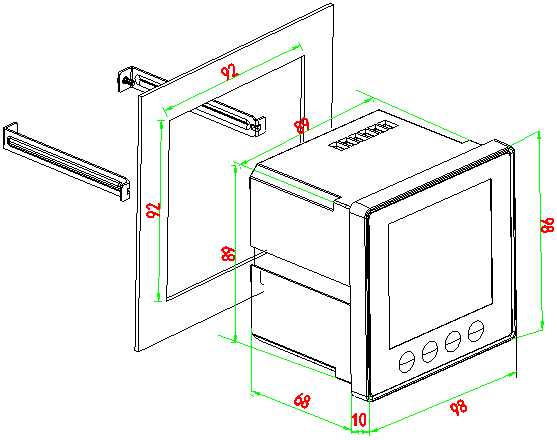

四、安裝尺寸：

單位：mm 公差：±0.5

外形尺寸：長*寬*高L*W*H (98±0.5)mm*(98±0.5)mm*(78±0.5)mm 不包含接線端子

底殼尺寸： (89±0.5)mm*(89±0.5)mm 重量：約 0.327kg

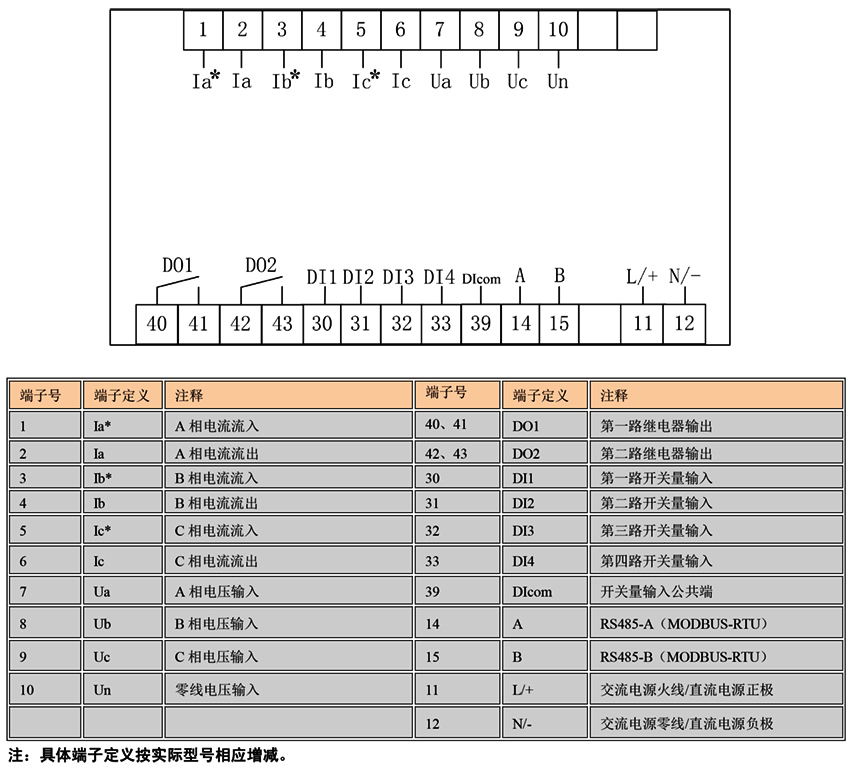

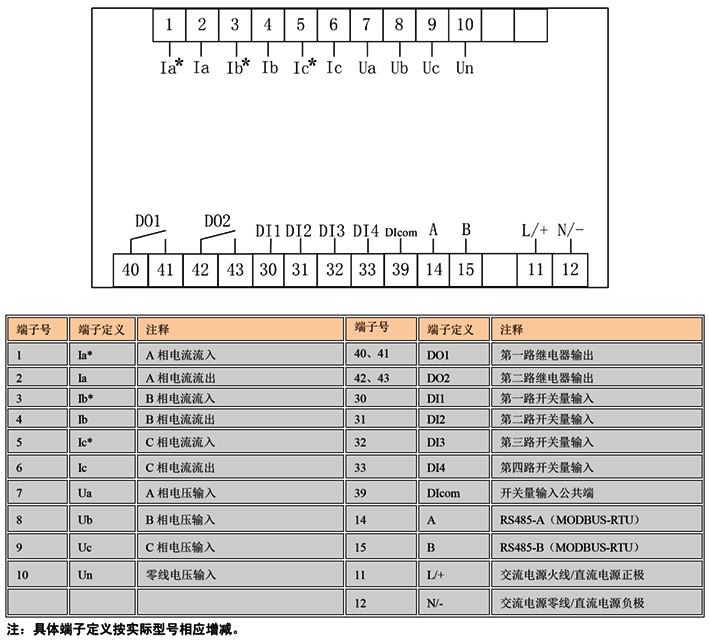

五、端子定義
