YW6600-Q 三相交流多功能智能測控儀
（ TCP/IP+RS485 ）
一、產品概述
YW6600-Q是一款集電能計量及電能質量分析于一體的一體的三相交流多功能智能測控儀，包含諧波分析、不平衡度測量、
閃變監測、電壓暫態事件、錄波及事件記錄等功能，采用全新的雙核架構，以 32 位浮點 ARM 和 DSP 為核心，實現高精度測量、 穩定運行；彩色液晶顯示屏為您提供清晰的數據和圖形顯示（包括波形圖、相位圖、柱狀圖等）。該表還提供豐富的功能接口：開 關量輸出、開關量輸入、2 路支持 ModBus-RTU 的 RS485 通訊、TCP/IP 通訊等。該表可廣泛應用于電力系統各種規模和電壓等 級的變電站、發電廠、石化、冶金、電氣化鐵路、電子制造、醫療、數據中心、 通信等企業用戶，以及電力系統電網調度中心等 場所。
二、功能介紹
測量通道 |
||
電壓通道數 |
3 |
|
電流通道數 |
3 |
|
實時測量 |
||
電流 |
|
√ |
相電壓 |
|
√ |
線電壓 |
|
√ |
有功功率 |
|
√ |
無功功率 |
|
√ |
視在功率 |
|
√ |
功率因數 |
|
√ |
頻率 |
|
√ |
角度 |
|
√ |
電能計量 |
||
電能計量 |
|
√ |
復費率電能 |
|
√ |
需量計量 |
|
√ |
穩態電能質量 |
||
波形采樣率 |
|
256 點/周波 |
電壓偏差 |
|
√ |
頻率偏差 |
|
√ |
三相不平衡 |
|
√ |
諧波 |
|
63 次 |
間諧波 |
|
63 次 |
電壓波動 |
|
√ |
閃變分析 |
|
√ |
電流 K 因子 |
|
√ |
電流峰值因子 |
|
√ |
電壓峰值因子 |
√ |
暫態電能質量 |
|
電壓暫升 |
√ |
電壓暫降 |
√ |
電壓中斷 |
√ |
統計功能 |
|
最大值最小值 |
√ |
錄波功能 |
|
波形顯示 |
實時波形、記錄波形 |
顯示 |
|
顯示方式 |
3.5 寸彩屏，分辨率 320×240 |
實時數據 |
三相電壓、電流、功率、頻率等電參量顯示和有功、無功電能顯示 |
實時告警 |
告警信息提示 |
設備參數 |
相關設定的參數（通信參數如地址、波特率、校驗方式和版本信息） |
顯示設置 |
背光延時時間可設 |
歷史數據存儲 |
|
歷史電量數據 |
月凍結數據，凍結時刻每月 1 日 0 時，凍結數據存儲最近 12 個月歷史電量。 |
歷史告警信息 |
歷史告警信息實時存儲，可記錄告警產生時刻相應值和產生時間，時間記錄到毫秒， 共 1024 條。 |
注：各類歷史數據與設定的參數永久保存，歷史電量數據、歷史告警的存貯采用先進先出的原則 |
|
通訊 |
|
RS485 |
2 路 RS485 接口（ModBus-RTU 協議），最大響應時間小于 100ms |
TCP/IP |
1 路網絡通信、RJ45 接口，鏈路數可設，最少 3 個（ModBus-TCP 協議），最大響 應時間小于 100ms |
時鐘、計時功能 |
|
時鐘 |
時鐘具有自動計算日歷、計時、閏年自動轉換功能。 |
對時 |
ModBus 、NTP |
輸入 |
|
開關量輸入 |
4DI（無源接點） |
輸出 |
|
繼電器輸出 |
4DO（控制可設預置功能） |
光耦輸出 |
1 路有功電能脈沖輸出 |
1 路多功能口輸出即無功電能脈沖和秒脈沖復用，初始默認為無功電能脈沖 |
|
型號 |
功能 |
YW6600-Q |
全電量監測，4DO ，4DI ，2 路 RS485 ，1 路網口，有功、無功/秒脈沖輸出 |
四、安裝尺寸
單位：mm，公差：±0.5
外形尺寸：長*寬*高 (96±0.5)mm*(96±0.5)mm*(73.5±0.5)mm 不包含接線端子
底殼尺寸 (90±0.5)mm*(90±0.5)mm
開孔尺寸：92±0.5mm×92±0.5mm

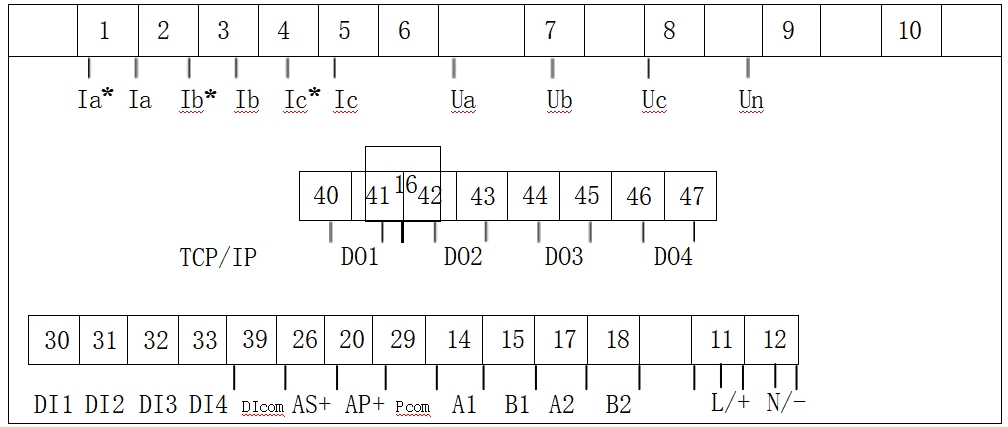

2.3 端子定義
端子號 |
端子定義 |
注釋 |
端子號 |
端子定義 |
注釋 |
1 |
Ia* |
A 相電流流入 |
30 |
DI1 |
第一路開關量輸入 |
2 |
Ia |
A 相電流流出 |
31 |
DI2 |
第二路開關量輸入 |
３ |
|
|
32 |
|
|
4 |
Ib |
B 相電流流出 |
33 |
DI4 |
第四路開關量輸入 |
5 |
Ic* |
C 相電流流入 |
39 |
DIcom |
開關量輸入公共端 |
6 |
Ic |
C 相電流流出 |
26 |
AS+ |
多功能口（秒脈沖/無功 脈沖復用口） |
7 |
Ua |
A 相電壓輸入 |
20 |
AP+ |
有功脈沖口 |
８ |
|
|
29 |
|
|
|
|
|
|
|
|
9 |
Uc |
C 相電壓輸入 |
14 |
A1 |
第 1 路的 RS485-A |
|
|
|
|
|
|
10 |
|
|
15 |
|
|
16 |
|
|
17 |
|
|
40 、41 |
DO1 |
第一路繼電器輸出 |
18 |
B2 |
第 2 路的 RS485-B |
42 、43 |
DO2 |
第二路繼電器輸出 |
11 |
L/+ |
交流電源火線/直流電 源正極 |
44 、45 |
DO3 |
第三路繼電器輸出 |
12 |
N/- |
交流電源零線/直流電 源負極 |
46、47 |
|
|
/ |
/ |
/ |
